Электрокотёл ЭВАН Expert 7,5 кВт. Интеллектуальный алгоритм управления, 9 ступеней мощности, графический дисплей и погодозависимая автоматика. Отапливаемая площадь до 75 м2.
Электрический котел ЭВАН Expert 7.5 кВт – новинка от российского лидера в производстве эектроотопительных приборов - компании ЭВАН.
Новая модель котлов ЭВАН EXPERT оснащена интеллектуальным алгоритмом управления с девятью ступенями мощности. Графический дисплей обеспечит максимально удобный интерфейс, а погодозависимая автоматика позволит добиться максимального комфорта в помещении.
• Качественные блоки ТЭН из нержавеющей стали с ротацией, обеспечивающей больший срок службы
• В качестве теплоносителя допускается использование как воды, так и незамерзающих жидкостей
• Интеллектуальная система управления, обеспечивающая максимальную энергоэффективность и полную автоматизацию работы прибора
• Уникальный погодозависимый алгоритм двойного регулирования нагрева на базе анализа как наружной, так и комнатной температуры
• Девятиступенчатое автоматическое управление мощностью в зависимости от текущего уровня теплопотерь
• Расширенная комплектация миникотельной: встроенный циркуляционный насос, расширительный бак на 12 литров и автоматический воздухоотводчик
• Полный комплекс безопасности: защита от перегрева – аварийный самовозвратный датчик (температура срабатывания - 92 ±3 оС), защита от токов короткого замыкания и перегрузки – автоматический выключатель, защита от избыточного давления – предохранительный клапан, защита от отказа (обрыва или короткого замыкания) датчиков температуры и давления, контроль наличия фаз, автоматическое переключение при пропадании фазы на оставшуюся с последующим восстановлением равномерности расхода ресурса, независимое от контроллера аварийное отключение нагрева.
• Максимальный комфорт и возможности управления: встроенный программатор суточной и недельной температуры воздуха помещения, графический дисплей с интуитивно понятной навигацией по настройкам и режимам работы, возможность подключения модулей дистанционного управления (GSM/Wi-Fi Climate), управление котлами, стоящими в каскаде, управление горячим водоснабжением – переключение клапана, направляющего поток теплоносителя в косвенный водонагреватель (приобретается отдельно)
• Помощь сервисным службам: самодиагностика неисправностей, архивирование времени и кодов ошибок, наличие уникального режима отладки, в рамках которого можно проверить срабатывание каждого из органов управления котла
• Гарантия — 24 месяца
- в качестве основного источника тепла (при наличии достаточной выделенной электрической мощности и при невозможности (или дороговизне) подключения к газораспределительной сети;
- в качестве временного источника тепла на период строительных работ и прокладки инженерных коммуникаций;
- в качестве резервного или дополнительного источника тепла на время аварийных ситуаций;
Установка электрокотла в качестве основного или дополнительного источника тепла в существующую или проектируемую систему водяного отопления не представляет особой сложности и, как правило, не требует сложных дополнительных мероприятий (например, устройства дымоходов, фундаментов, оконных проемов) при условии квалифицированного подключения с соблюдением требований электробезопасности.
Для предварительного подбора необходимой мощности электрокотла можно исходить из расчета 1 кВт на 10 м² отапливаемой площади. В помещениях, соответствующих современным требованиям по теплопотерям удельная электрическая мощность может быть значительно ниже.
В качестве теплоносителя может использоваться как вода, так и незамерзающая жидкость.
Компанией ЭВАН рекомендован к применению антифриз DIXIS.
Номинальная потребляемая мощность, кВт | 7,5 |
Максимальная отапливаемая площадь, кв. м | 75 |
Номинальное напряжение, В | 220±22/ 380±38 |
Номинальная частота, Гц | 50±1 |
Диапазон измерений температуры теплоносителя ºС | -20... +95 |
Диапазон регулировки температур теплоносителя в приборе, ºС | +10...+85 |
Температура срабатывания аварийного термовыключателя самовозвратом, ºС |
92±3 |
Диапазон измерений температуры воздуха, ºС | -55...+65 |
Рабочее давление в системе отопления, МПа | 0,07...0,29 |
Диапазон измерения давления, МПа | 0...0,4 |
Объём встроенного пневмогидроаккумулятора (экспанзомата), | 12 |
Предварительное давление экспанзомата, МПа | 0,15 |
Максимальное давление опрессовки системы, МПа | 0,43 |
Давление срабатывания предохранительного клапана, МПа | 0,4±0,03 |
Встроенный автоматический выключатель характеристика B, А | 50 |
Расход электроэнергии за 1 час работы прибора, не более, кВт ч | 7,88 |

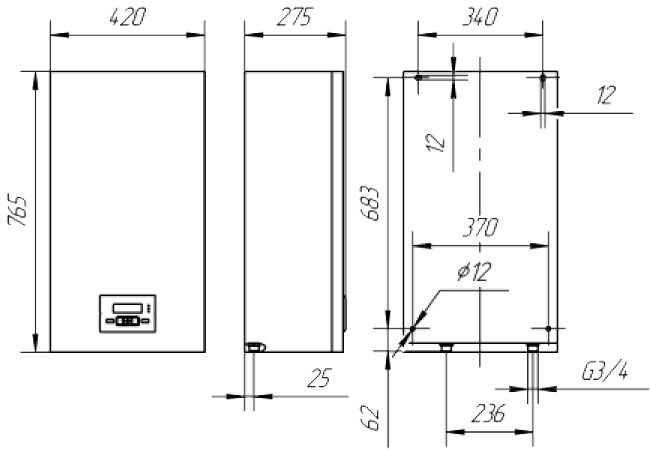

Габаритные размеры, не более, мм | 420х765х300 |
Масса, не более, кг | 41 |
Наименование прибора |
Мощность ступеней, кВт | ||||||||
I | II | III | IV | V | VI | VII | VIII | IX | |
ЭВАН EXPERT -7,5 | 0,83 | 1,67 | 2,5 | 3,33 | 4,17 | 5 | 5,83 | 6,67 | 7,5 |

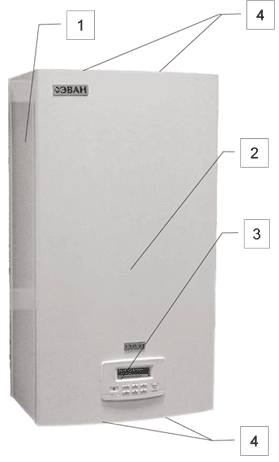

1 — кожух
2 — панель лицевая
3 — блок управления
4 — винты самонарезающие
Для подключения прибора и ремонтно-профилактических работ необходимо
снять панель лицевую (2) с кожуха (1). Для этого необходимо предварительно снять блок
управления (3)

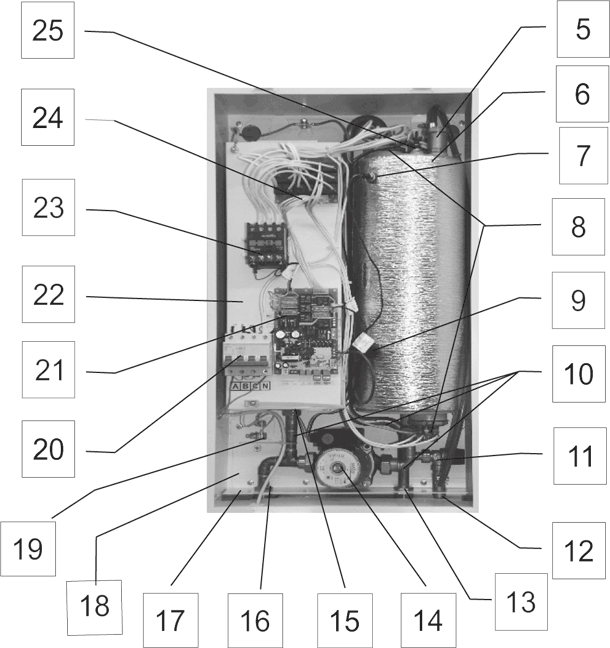

5 - Автоматический воздухоотводчик
6 - Котел в теплоизоляции
7 - Рабочий датчик температуры теплоносителя
8 - 3 блока ТЭН с оболочкой из нержавеющей стали
9 - Датчик-преобразователь давления
10 - Трубопроводы
11 - Аварийный клапан
12 - Патрубок аварийного клапана с наружной резьбой G1/2
13 - выходной патрубки с наружной резьбой G3/4
14 - Циркуляционный насос
15 - Пневмогидроаккумулятор (экспанзомат)
16 - входной патрубкок с наружной резьбой G3/4
17 - Кронштейны, угольники
18 - Задняя панель
19 - Зажимом заземления
20 - Автоматический выключатель с характеристикой B
21 - Плата управления
22 - Панель
23 - Электромагнитный контактор
24 - Плата силовых реле
25 - Аварийный термовыключатель с самовозвратом

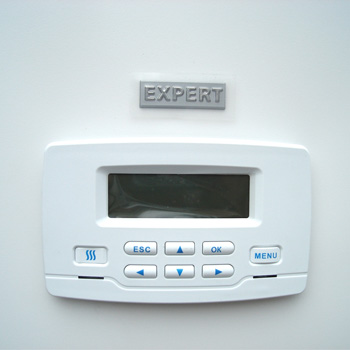

1 Дисплей. Осуществляет индикацию текущих параметров, настроек и режимов устройства, в т.ч. и аварийных.
2 Клавиша перехода в основное меню «MENU». При нажатии осуществляется вызов основного меню, либо осуществляется переход из основного меню (или подменю) в режим главного окна. В режиме настройки недельных графиков (см. ниже) осуществляет выбор режима температуры из числа предустановленных(Ткомф/Тэкон).
3 Клавиша выбора «ОК». В режиме навигации по меню осуществляет переход в соответствующее подменю подсвеченное курсором. В режиме редактирования числовых значений, а также при выборе режима при нажатии осуществляется запись введенного числового значения или выбранного режима.
4 Клавиша отмены «ESC». Осуществляет переход на уровень выше из текущего подменю или режима без сохранения данных, если они были изменены без последующего нажатия клавиши «ОК». При нажатии в режиме главного окна осуществляет переход в главное меню (аналогично нажатию клавиши «MENU»).
5 Клавиши навигации и редактирования «◄», «►», «▼», «▲» Клавиши «◄», «►» осуществляют переключение между главным окном, окном состояния и окном графиков. В режиме настройки недельных графиков температур (см. ниже) перемещает курсор по горизонтальной оси времени. Клавиши «▼», «▲» осуществляют навигацию в соответствующем меню (подменю) вертикально перемещая курсор. В режиме окна графиков осуществляет переключение между различными графиками. Также при помощи данных клавиш производится установка числового значения путем инкремента или декремента отображаемого на дисплее значения.
6 Клавиша включения нагрева «∫∫∫». Включает электромагнитный контактор, подающий напряжения на входные контакты силовых реле.
7 Индикатор режима нагрева.
8 Аварийный индикатор.
EXPERT - представитель нового интеллектуального поколения электроотопительных котлов ЭВАН.
Высокий интеллект
В основе работы котла ЭВАН EXPERT лежит погодозависимый алгоритм, который является на сегодняшний день одним из самых эффективных. Регулирование нагрева теплоносителя происходит на основании температурных кривых. Кривая представляет собой зависимость температуры теплоносителя от температуры наружного воздуха. Сигнал с выносного датчика, находящегося на улице, подается на контроллер. Тот анализирует полученные данные и определяет, какая температура теплоносителя должна быть в системе, чтобы обеспечить необходимые климатические параметры в помещении. Таким образом котел сам заблаговременно реагирует на изменения температуры за окном.
Эволюционная экономичность
Прямым следствием интеллектуального управления нагревом является новый уровень экономичности. Сводится к нулю возможный перегрев помещения - при потеплении котел заранее снижает температуру теплоносителя, чтобы избежать повышения температуры в доме выше заданных значений.
Интеллектуальный алгоритм, выбирающий из семи возможных ступеней мощности котла наиболее близкую к теплопотерям, минимизирует число переключений, также снижая затраты и продлевая ресурс прибора.
Для дополнительной экономии энергии есть возможность установить периоды «понижения тепла». Если есть время, когда температура в помещении может быть ниже обычной, например, выходной день в отапливаемом офисе, можно установить необходимое снижение температуры теплоносителя. При этом процесс нагрева всё равно будет подчиняться погодозависимому алгоритму.
13 515,00 |
Подробнее |
КУПИТЬ |
|
27 965,00 |
Подробнее |
КУПИТЬ |
|
29 325,00 |
Подробнее |
КУПИТЬ |
|
18 121,00 |
Подробнее |
КУПИТЬ |
|
23 032,00 |
Подробнее |
КУПИТЬ |
|
23 032,00 |
Подробнее |
КУПИТЬ |
|
28 272,00 |
Подробнее |
КУПИТЬ |
|
28 272,00 |
Подробнее |
КУПИТЬ |
|
35 696,00 |
Подробнее |
КУПИТЬ |
|
35 696,00 |
Подробнее |
КУПИТЬ |
|
44 919,00 |
Подробнее |
КУПИТЬ |
|
47 550,00 |
Подробнее |
КУПИТЬ |
В электрических котлах ЭВАН класса комфорт предусмотрена возможность применения датчика температуры воздуха для автоматического управления работой котла. Для этого в котле имеется разъем, при подключении к которому соответствующего датчика температуры воздуха или термостата, котел автоматически поддерживает заданную температуру.
Внимание! Для реализации возможности управления температурой воздуха в помещении ручка регулятора температуры теплоносителя на корпусе котла должна быть установлена в максимальное положение, все ступени прибора включены. Для работы электрических котлов Expert 7.5 кВт в зависимости от температуры воздуха в помещении компания ЭВАН рекомендует следующие типы термостатов:
