Котел электрический ЭВАН Warmos RX - 7,5 кВт, 380В

24 757,75 руб.
В наличии
КУПИТЬ
Бесплатная доставка по России

Электрокотёл ЭВАН Warmos RX 7,5 кВт 380 В. Встроенный циркуляционный насос, 5 ступеней, симисторный регулятор мощности обеспечивает бесшумную работу котла. Трёхфазное подключение 380 В. Отапливаемая площадь до 75 м2.

Электрический котел ЭВАН Warmos-RX 7.5 кВт 380В это стационарный электроотопительный прибор, предназначенный для отопления жилых, бытовых, производственных и других помещений.

Все модели электрокотлов ЭВАН Warmos RX

21 426,10
Подробнее
КУПИТЬ
22 503,25
Подробнее
КУПИТЬ
24 089,75
Подробнее
КУПИТЬ
24 757,75
Подробнее
КУПИТЬ
24 757,75
Подробнее
КУПИТЬ
26 160,55
Подробнее
КУПИТЬ
26 160,55
Подробнее
КУПИТЬ
30 594,40
Подробнее
КУПИТЬ
32 189,25
Подробнее
КУПИТЬ
34 402,00
Подробнее
КУПИТЬ
35 604,40
Подробнее
КУПИТЬ
36 280,75
Подробнее
КУПИТЬ
39 979,80
Подробнее
КУПИТЬ

Преимущества электрокотлов ЭВАН WARMOS-RX 7.5 кВт 380В

  Повышенная стабильность работы и увеличенный срок эксплуатации за счет встроенного регулятора мощности с жидкостным охлаждением.
  Энергоэффективность прибора за счет возможности плавного изменения мощности от 20% до 100% с шагом в 20%.
  Интуитивно понятный пользователю дисплей, отражающий все параметры работы системы.
  Удобство монтажа и сервисного обслуживания.
  Эргономичность и сниженная масса прибора.

Возможность применения электрических котлов необходимо рассматривать в следующих случаях:

- в качестве основного источника тепла (при наличии достаточной выделенной электрической мощности и при невозможности (или дороговизне) подключения к газораспределительной сети;
- в качестве временного источника тепла на период строительных работ и прокладки инженерных коммуникаций;
- в качестве резервного или дополнительного источника тепла на время аварийных ситуаций;

Установка электрокотла в качестве основного или дополнительного источника тепла в существующую или проектируемую систему водяного отопления не представляет особой сложности и, как правило, не требует сложных дополнительных мероприятий (например, устройства дымоходов, фундаментов, оконных проемов) при условии квалифицированного подключения с соблюдением требований электробезопасности.
Для предварительного подбора необходимой мощности электрокотла можно исходить из расчета 1 кВт на 10 м² отапливаемой площади. В помещениях, соответствующих современным требованиям по теплопотерям удельная электрическая мощность может быть значительно ниже.

В качестве теплоносителя может использоваться как вода, так и незамерзающая жидкость. Компанией ЭВАН рекомендован к применению антифриз DIXIS.

Устройство электрокотла ЭВАН WARMOS-RX 7.5 кВт 380В

Устройство  электрокотлов ЭВАН WARMOS-RX 7.5 кВт 380В

 Работа данного прибора основана на непосредственном преобразовании электрической энергии в тепловую при протекании электрического тока по спиралям трубчатых электронагревателей (ТЭНов). Контроль величины энергопотребления осуществляется полупроводниковыми ключами с жидкостным охлаждением. В качестве охлаждающей жидкости используется теплоноситель, поступающий в прибор для нагрева. Таким образом, энергия, выделяющаяся при охлаждении, используется по прямому назначению прибора.
  Трубчатые нагревательные элементы в приборе имеют оболочку из высококачественной коррозионно-стойкой стали оптимальную технологию герметизацию, а также конструкцию, исключающую парообразование на границе с теплоносителем. Кроме того, величина тока, выделяющаяся ТЭНом мощность и температура ТЭНов меняются ступенчато. Шаг изменения мощности составляет 20% от номинала. Этим исключаются резкие скачки термомеханических напряжений, возникающие, при включении/отключении полной номинальной мощности.

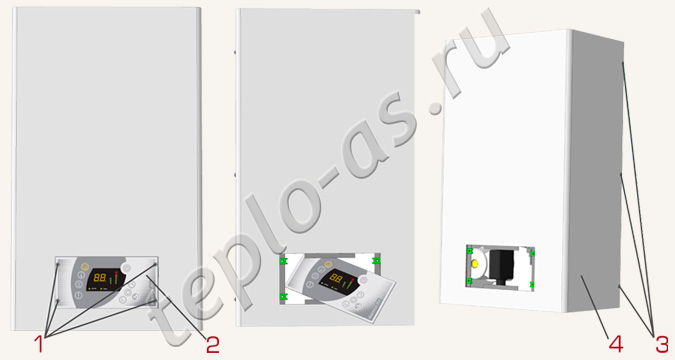

  Для подключения прибора и ремонтно-профилактических работ необходимо снять кожух. Для этого следует утопить надавливанием до щелчка центральные части крепежных клипс (1) и извлечь их, извлечь панель управления и индикации (2) из окна и, наклонив, ввести её через проём во внутренний объём прибора. После этого отвернуть самонарезающие винты (3) с боковых поверхностей кожуха (4) и снять кожух.
  Установку кожуха и панели производить в обратном порядке. Для установки клипс в отверстия - нажатием кончика клипсы о твердую поверхность необходимо выдвинуть центральную часть. Для фиксации панели - необходимо нажать на центральную часть клипсы до щелчка.

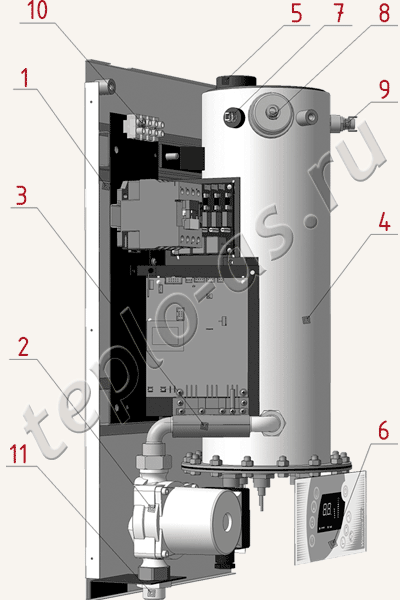

Устройство электрокотла ЭВАН WARMOS-RX 7.5 кВт 380В 1 – Установочная панель
2 – Циркуляционный насос
3 – Трубопровод
4 – Теплообменная емкость в теплоизоляции, с 3-мя ТЭНами
5 – Выходной патрубок G 1¼"
6 – Панель управления и индикации
7 - Датчик температуры
8 – Датчик давления, (избыточное давление в теплообменной емкости должно находиться в пределах от 0,07 МПа (при меньшем давлении работа циркуляционного насоса становится неустойчивой), до 0,35 МПа)
9 – Самовозвратный термовыключатель
10 – Винтовые кабельные зажимы
11 – Комбинированный патрубок, с наружной резьбой G ¾"


Электрокотел ЭВАН WARMOS-RX 7.5 кВт 380В включает в свой состав следующие основные узлы:
  Установочную панель (1) . Теплоноситель поступает в прибор через расположенный в левом нижнем углу прибора комбинированный патрубок (11), имеющий как наружную резьбу G¾", таки возможность подсоединения пайкой медной трубой с наружным диаметром 20мм. Теплоноситель приводитсявдвижение циркуляционным насосом (2). Проходя через трубопровод (3), охлаждает полупроводниковые элементыипоступаетв теплообменную емкость (4) в теплоизоляции, содержащую три ТЭНа, и возвращается в систему через верхний выходной патрубок со внутренней резьбой G1¼". Желаемая температура на выходе, контролируемая датчиком (7), а также лимит потребления электроэнергии устанавливаются на панели управления и индикации (6). Избыточное давление в теплообменной емкости должно находиться в пределах от 0,07 МПа (при меньшем давлении работа циркуляционного насоса становится неустойчивой), до 0,35 МПа (предельное рабочее давление компенсаторов объёма, необходимых в закрытых системах). Оно контролируется датчиком давления (8). Независимая от микроконтроллера и охлаждаемых полупроводниковых элементов защита представлена самовозвратным термовыключателем (9), включенным в цепь катушки контактора, через основные контакты которого проходит токи питания ТЭНов. Подключение фазных и нейтрального проводов должно производиться через винтовые кабельные зажимы (10), защитного провода PE— через болтовой зажим, расположенные в левом верхнем углу прибора.

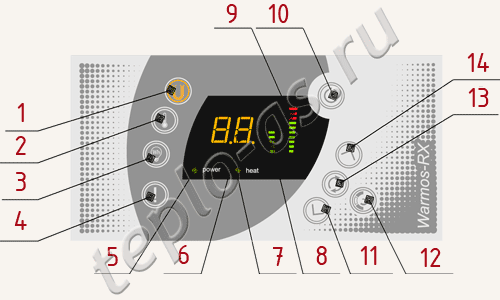

Панель управления электрокотла ЭВАН WARMOS-RX 7.5 кВт 380В

Панель управления электрокотла ЭВАН WARMOS-RX 7.5 кВт 380В

1 – Индикатор давления
2 – Индикатор температуры
3 – Индикатор лимита мощности
4 – Индикатор сигнализирующий о возникновении несоответствия в работе
5 – Индикатор сети
6 – Цифровое табло
7 - Индикатор нагрева
8 – Полосовой индикатор отображения текущей температуры теплоносителя и потребляемой мощности
9 – Полосовой индикатор лимита мощности
10 – Сеть
11 – Клавиша управления температурой и лимитом мощности
12 – Нагрев
13 – Клавиша выбора режима контроля
14 – Клавиша управления температурой и лимитом мощности

  Для включения прибора необходимо нажать клавишу «Сеть» (10). При этом загорится соответствующий индикатор (5). Клавишей выбора режима контроля (13) можно перейти в режим индикации одного из параметров, при этом будет будут светиться соответствующие индикаторы давления (1), температуры (2), лимита мощности (3), на цифровом табло (6) показывается, соответственно, давление (в сотнях кПа) или текущая температура (в °С), лимит мощно сти показывается поло совым индикатором(9). Температуру уставки или лимит мощности можно изменить, находясь в соответствующем режиме, клавишами (11) и (14). По умолчанию и по истечении 10 с по окончании манипуляций показываются текущая температура теплоносителя и текущий уровень потребляемой мощности (на полосовом индикаторе (8). Установив нужные лимит мощности и температуру уставки нажать клавишу «нагрев» (12). При этом загорится индикатор нагрева(7). О возникновении несоответствия в работе сигнализирует индикатор (4). На цифровом индикаторе появится код ошибки.

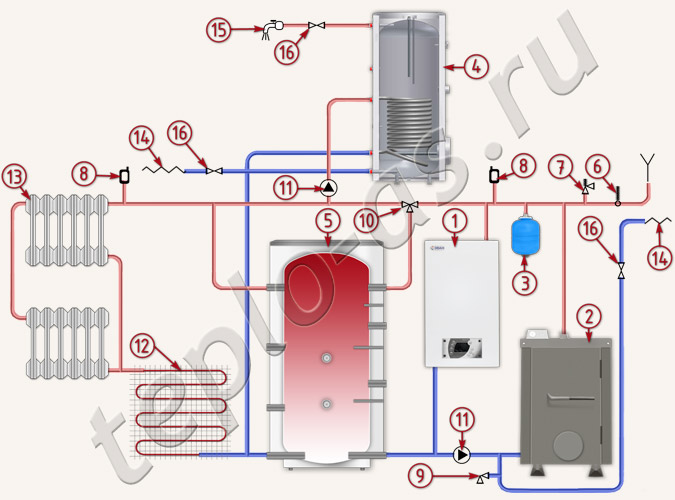

Примерная схема системы отопления и ГВС с котлом ЭВАН WARMOS-RX 7.5 кВт 380В

Примерная схема системы отопления и ГВС с котлом ЭВАН WARMOS-RX 7.5 кВт 380В

1 – Электрокотел ЭВАН WARMOS-RX 7.5 кВт 380В
2 – Твердотопливный котел ЭВАН Warmos-TT-K
3 – Мембранный расширительный бак
4 – Водонагреватель косвенного нагрева MEGA W-E 220.81
5 – Теплонакопитель BU
6 – Термоаварийный клапан
7 - Предохранительный клапан
8 – Воздухоотводчик
9 – Клапан долива теплоносителя
10 – Смесительный клапан (3-х или 4-х ходовой)
11 – Циркуляционный насос
12 – Теплый пол
13 – Отопительные приборы
14 – Подключение воды
15 – Точка водоразбора
16 – Запорный вентиль

Технические характеристики и габаритные размеры электрокотлов ЭВАН WARMOS-RX 7.5 кВт 380В

Марка Мощность, кВт Рабочее напряжение,
В±10
Отапливаемая площадь Количество
ступеней
мощности
Максимальный часовой расход, кВт/ч при лимите мощности
20% 40% 60% 80% 100%
Warmos RX 7,5 7,5 220/380 75 5 1,9 3,8 5,7 7,6 9,5

Требования безопасности электрокотлов ЭВАН WARMOS-RX 7.5 кВт 380В

  Не производите самостоятельно разборку, техническое обслуживание и ремонт прибора. При обнаружении в приборе неисправности вызывайте специалиста сервисного центра или организации, имеющей право на производство данных работ и договор с изготовителем и зарегистрированной в соответствующих органах. Любой ремонт прибора (включая гарантийный ) оформляется соответствующей отметкой в разделе "Отметка о выполненных работах".
  При эксплуатации прибора следует соблюдать следующие требования:
  подходы к прибору должны быть свободны от посторонних предметов;
  все токоведущие части прибора должны быть надежно закрыты.
  Запрещается работа прибора при снятом кожухе
  минимальное расстояние от прибора до сгораемых конструкций должно быть не менее 150 мм.
  Перед пробным включением прибора после подключения, технического обслуживания и (или) ремонта, следует убедиться в надежности заземления прибора c помощью заземляющего проводника РЕ.
  Перед включением прибора следует проверить давление в системе по показанию манометра - давление должно быть в пределах 0,12 - 0,15 МПа.
  Перед включением прибора следует убедиться в отсутствии:
  обрыва видимой части заземляющего проводника РЕ;
  повреждений видимой части изоляции электропроводки;
  видимых утечек теплоносителя из прибора и системы отопления;
  замерзшего теплоносителя в системе отопления.
  Запрещается включать прибор при:
  отсутствии теплоносителя;
  отсутствии заземляющего проводника РЕ;
  наличии замерзшего теплоносителя в приборе или системе отопления.
  заглушенном или перекрытом аварийном клапане.
  Запрещается эксплуатация прибора:
  во взрыво- и пожароопасных зонах;
  в помещениях с повышенной опасностью, характеризующихся наличием в них:
  особой сырости (наличие конденсата на потолоке, стенах);
  токопроводящей пыли;
  химически активной среды (помещения, в которых постоянно или длительно содержатся или образуются отложения, действующие разрушающе на изоляцию и токоведущие части электрооборудования).
  Не допускайте скапливания пыли и грязи на приборе и попадания на него воды.
  На время чистки прибора его необходимо отключать от электрической сети внешним автоматическим выключателем, воду (грязь) собрать мягкой салфеткой, увлажненной поверхности дать высохнуть.
  Внимание! При наличии признаков ухудшения качества заземления (пощипывание при касании к металлическим частям прибора, трубам системы отопления), появлении искр, открытого пламени и наличия дыма, других неисправностей или отклонений от нормальной работы, необходимо:
  а) немедленно отключить прибор от электрической сети внешним автоматическим выключателем;
  б) если при этом существует возможность замерзания теплоносителя в системе отопления, то его необходимо слить.
  в) вызвать специалиста из сервисного центра или организации, зарегистрированной в соответствующих органах, имеющей право на производство данных работ и договор с изготовителем.
  Работа регулятора температуры После включения нагрева температура теплоносителя начинает расти и при достижении значения, которое на 3 °С меньше чем установленное мощность действующая начинает уменьшаться, при понижении же температуры. действующая мощность увеличивается. Таким образом осуществляется автоматическое поддержание температуры . Если температура не достигает установленного значения, даже при максимальной установленной мощности, это означает, что тепловая мощность, потребляемая системой отопления больше чем мощность данной модели котла. В таком случае нужно, уменьшить потребляемую тепловую мощность (уменьшив производительность циркуляционного насоса или количество батарей отопления), улучшить теплоизоляцию отапливаемого объекта, установить дополнительный источник тепла или заменить прибор на более мощный.


Регулирование температуры воздуха в помещении при применении электрических котлов ЭВАН Warmos RX

В электрических котлах ЭВАН класса комфорт предусмотрена возможность применения датчика температуры воздуха для автоматического управления работой котла. Для этого в котле имеется разъем, при подключении к которому соответствующего датчика температуры воздуха или термостата, котел автоматически поддерживает заданную температуру.

Внимание! Для реализации возможности управления температурой воздуха в помещении ручка регулятора температуры теплоносителя на корпусе котла должна быть установлена в максимальное положение, все ступени прибора включены. Для работы электрических котлов ЭВАН Warmos RX в зависимости от температуры воздуха в помещении компания ЭВАН рекомендует следующие типы термостатов:

Термостаты (со встроенным датчиком температуры воздуха) для управления котлами ЭВАН:

1 240,74
Подробнее
КУПИТЬ
4 472,52
Подробнее
КУПИТЬ
6 996,00
Подробнее
КУПИТЬ

Котел электрический ЭВАН Warmos RX - 7,5 кВт, 380В, схема и порядок подключения.

Котел электрический ЭВАН Warmos RX - 7,5 кВт, 380В эксплуатируют с установленным в стационарной проводке аппаратом защиты. Перед пробным включением котла после подключения, технического обслуживания и (или) ремонта следует убедиться в наличии у прибора нулевого защитного проводника РЕ.

Перед включением электрического котла следует убедиться в:

Отсутствии обрыва видимой части нулевого защитного проводника;

Отсутствии повреждений видимой части изоляции электропроводки и нулевого защитного проводника РЕ;

Отсутствии видимых утечек теплоносителя из прибора и системы отопления;

Отсутствии в системе отопления замерзшего теплоносителя;

Наличии теплоносителя в расширительной емкости.

Пуско-наладочные работы предусматривают:

Подключение котла к электрической сети;

Заполнение системы теплоносителем;

Удаление воздуха из системы отопления;

Доведение давления до нормы согласно требованиям настоящего руководства по эксплуатации (при использовании экспанзомата);

Пробный пуск;

Регулировку системы и запорной арматуры;


Перед монтажом котла проверьте правильность и качество монтажа системы отопления с естественной циркуляцией.
Трубы системы отопления должны быть расположены так, чтобы способствовать естественной циркуляции теплоносителя. При этом максимальный уровень теплоносителя не должен превышать 30 метров до уровня котла (рабочее давление в котле не выше 0,3 МПа).
Если невозможно или нежелательно добиваться естественной циркуляции теплоносителя в системе отопления, необходимо использовать циркуляционный насос.
Система отопления должна обязательно иметь расширительную емкость, сообщающуюся с атмосферой. При использовании расширительной емкости мембранного типа на выходе из котла перед шаровым вентилем должен устанавливаться предохранительныый клапан, рассчитанный на давление не более 0,4 МПа.
Так как при срабатывании предохранительного клапана возможен выброс теплоносителя или пара через его дренажное отверстие, необходимо присоединить к нему слив в канализационную систему.
На входе и выходе из котла устанавливаются шаровые вентили, применяемые при демонтаже, ремонте и техническом обслуживании прибора.

Установка запорной арматуры на трубопроводе, соединяющем расширительную емкость с системой отопления, запрещается!

Давление опрессовки системы отопления с котлом после монтажа - не более 0,4 МПа.
Котел должен быть смонтирован в вертикальном положении.
Пульт управления монтируется вертикально на высоте 1,4-1,7 м от пола на стенах и сооружениях в хорошо освещенных помещениях.
