Бойлер косвенного нагрева Nibe VLM 500 KS EM, клапанная группа, ТЭН, 6 кВт, 500 л.

300 002,00 руб.
В наличии
КУПИТЬ
Бесплатная доставка по России

  Водонагреватель Nibe VLM 500 KS EM предназначен для производства горячей бытовой воды. Источником энергии может быть отопительная установка на водяной циркуляции (например, дизельный или газовый котёл и т.п.)
  Серия VLM KS объемом 220, 300 и 500 л со змеевиком косвенного нагрева из гребенчатой меди площадью 2,6 м² предназначена для зарядки от отопительных котлов или солнечных панелей.
  Бак водонагревателей косвенного нагрева Nibe VLM KS выполнен из ферритовой нержавеющей кислотоустойчивой стали. Изолирован литым полиуретаном, благодаря которому обеспечиваются незначителнные теплоплтери.
  Под заказ поставляются также водонагреватели косвенного нагрева серии KS объемом 1000-1500-2000 л.
  Срок гарантии на внутренний бак водонагревателей: 5 лет

Бак из нержавеющей стали объёмом 500 литров. Змеевик из гребенчатой меди мощностью 72 кВт. Производительность: 447 л/ч. Прямоугольный корпус, напольная установка. В комплекте с клапанной группой и ТЭНом.

Все модели водонагревателей косвенного нагрева Nibe Jaspi VLM KS

83 140,00
Подробнее
КУПИТЬ
89 450,00
Подробнее
КУПИТЬ
252 423,00
Подробнее
КУПИТЬ
142 238,00
Подробнее
КУПИТЬ
150 752,00
Подробнее
КУПИТЬ
300 002,00
Подробнее
КУПИТЬ

Габаритные размеры и части водонагревателей NIBE VLM 500 KS EM

Габаритные размеры и части водонагревателей NIBE-VLM KS
Габаритные размеры и части водонагревателей NIBE-VLM KS 1
1 Снимаемая передняя панель PL 1 Холодная вода из сети (Ø18 HST)
2 Снимаемые боковые панели PL 2 Выход горячей воды (Ø18 HST)
3 Кислотоустойчивая внутренняя труба PL 3 Змеевик зарядки, вход (¾" наружная резьба)
4 Предохранительная группа со смесителем PL 4 Змеевик зарядки, вход (¾" наружная резьба)
5 Соединительный штекер MT 1 Карман датчика короткий (300 мм)
6 Электротэн MT 2 Карман датчика длинный (1000, 1430 или 1450 мм)
7 Змеевик LK1
8 Регулируемые подставки
9 Панель управления ТЭНа
     - Ограничитель температуры
     - Главный выключатель ХВ Холодная бытовая вода из сети CU 22
     - Сигнальная лампа нагрева ГВ Выход горячей бытовой воды CU 22
     - Регулировочный термостат Гпр. Возврат в котел CU 22
10 Карман датчика для зарядной автоматики Гоб. Возврат в котел CU 22
 Датчики измерения температуры бытовой воды в баке монтируются в карманы датчиков, расположенные в нижней части водонагревателя.
 Дренаж водонагревателя можно проводить через штуцер PL 1 (вход холодной воды из сети).

Модель Объем, л Мощность ТЭНа, кВт Мощность змеевика*, кВт Вес, кг Размеры, мм
A B C
VLM 500 KS EM 500 6 72 130 1920 730 730

* При температуре поступающей в змеевик воды — 80°С, выходящей из змеевика воды — 60°С, температуре воды в верхней части бака — 20°C, в нижней части бака — 10°С, потоке — 20 л / мин.


Технические характеристики водонагревателей NIBE VLM 500 KS EM

Объем бака, л 500
Площадь змеевика, м² 2,6
Объем змеевика, л 2,2
Мощность при протоке 25 л/мин и T1=10°C, Tin=80°C, Tout=38°C, кВт 72
Выработка гвс (40°C), при температуре бака 80°C и потоке 1,2 м³/ч, л 1015
Штуцеры змеевика, DN 20
Макс. разрешеное давление в змеевике, бар 16
Макс. разрешеное давление в баке, бар 10
Материал змеевика CU
Материал бака (нержавеющая сталь) EN 1.4521
Материал изоляции Полиуретановая пена с закрытыми ячейками
Вес (пустой), кг 130
Штуцеры гвс, мм Ø18
Пояснения
T1- температура (°C)
Tin - температура поступающей в змеевик воды (°C)
Tout- температура выходящей из змеевика воды (°C)

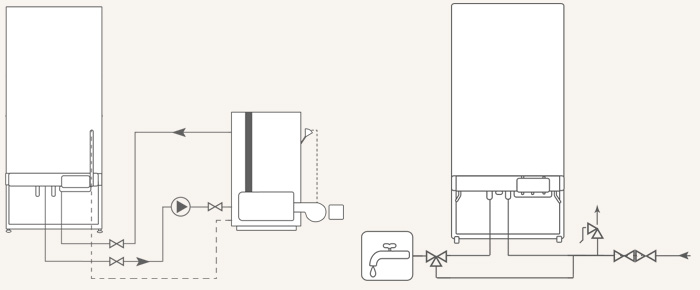

Подключение водонагревателей NIBE VLM 500 KS EM к котлу

Подключение водонагревателей NIBE-VLM KS к котлу

  Монтаж трубопроводов необходимо осуществлять согласно существующим нормам.
  NIBE-VLM KS-водонагреватель надо оснастить предохранительным клапаном и при необходимости смесителем. Смесительный клапан нужен, если воду в бакс нагревают свыше +60 градусов.
  Давление срабатывания предохранительного клапана согласно местным нормам, но не более 10 бар.
  Подключение гвс
  При подключении систему надо обязательно оснащать предохранительным клапаном, а также желательно термостатическим смесителем.
  Давление срабатывания предохранительного клапана согласно местным нормам, но не более 10 бар.
  Подключение к котлу
  Подключение водонагревателя к внешнему источнику (например котлу) происходит к штуцерам, расположенным в нижней части за штуцерами холодной/горячей воды.

Комплектация водонагревателей NIBE VLM 500 KS EM

Комплектация водонагревателей NIBE-VLM KS EM

Модели водонагревателей VLM KS с индексом EM оснащены полной клапанной группой и ТЭНом, аналогичное допоснащение имеют модели VLM KS STAR, а в базовые VLM KS это допоснащение может быть установлено на заказ.
  Клапанная группа включает в себя обратный (запорный) клапан, предохранительный клапан на 10 бар и термосмесительный клапан. Обратный клапан предотвращает возможность обратного тока воды, предохранительный - защищает от избыточного давления, термосмесительный - обеспечивает подмес холодной воды для получения на выходе воды желаемой температуры. Кроме того, при помощи клапанной группы можно организовать контур рециркуляции ГВС.
  ТЭНы, которыми оснащаются водонагреватели VLM, изготовлены из специальной нержавеющей хромникелевой стали с содержанием молибдена, меди и титана (Incoloy alloy 825). Этот сплав имеет высокий уровень сопротивления всем видам коррозии, отличную механическую прочность в широком температурном диапазоне. Для установки ТЭНа используется стандартизированное фланцевое крепление. Мощностный ряд ТЭНов - 2/3/4,5/6 и 7,5. При этом, на заказ возможна установка любого количества Incoloy ТЭНов.
