Котёл ЭВАН Novator 9 кВт

45 649,00 руб.
В наличии
КУПИТЬ
Бесплатная доставка по России

Электрический котел ЭВАН Novator 9 кВт 380 В это стационарный электроотопительный прибор, предназначенный для отопления жилых, бытовых, производственных и других помещений.

Все модели электрокотлов ЭВАН Novator

43 286,00
Подробнее
КУПИТЬ
43 483,00
Подробнее
КУПИТЬ
44 213,00
Подробнее
КУПИТЬ
44 919,00
Подробнее
КУПИТЬ
45 649,00
Подробнее
КУПИТЬ
50 224,00
Подробнее
КУПИТЬ
51 567,00
Подробнее
КУПИТЬ
51 741,00
Подробнее
КУПИТЬ
54 440,00
Подробнее
КУПИТЬ
55 703,00
Подробнее
КУПИТЬ
56 525,00
Подробнее
КУПИТЬ

Преимущества электрокотлов ЭВАН Novator 9 кВт 380 В

  3 или 2 ступени мощности
  Возможность ограничения мощности прибора
  Возможность использовать в качестве теплоносителя как воду, так и незамерзающие жидкости, сертифицированные для систем отопления
  Блоки ТЭН из нержавеющей стали Backer (Чехия)
  Ротация ТЭН для увеличения ресурса нагревательных элементов
  Расширенная комплектация: встроенный циркуляционный насос Wilo RS 15/5; расширительный бак 6 л
  Комплекс безопасности:
- защита от перегрева
– аварийный самовозвратный датчик (температура срабатывания - 92±3°C)
- контроль наличия фаз, автоматическое переключение при пропадании фазы на оставшуюся с последующим восстановлением равномерности расхода ресурса
- независимое от контроллера аварийное отключение нагрева
- защита от ошибочного подключения питания
 • Максимальный комфорт и возможности управления:
- симисторное управление обеспечивает включение и отключение нагревателей без скачков напряжения
- стабильная работа при пониженном (160В) и повышенном (260В) напряжении
- графический дисплей с интуитивно понятной навигацией по настройкам и режимам работы
- возможность прямого подключения системы «теплого пола» к котлу
- возможность подключения модуля дистанционного управления ЭВАН GSM/Wi-Fi Climate
- графический дисплей с интуитивно понятной навигацией по настройкам и режимам работы
- бесшумность работы
 • Помощь сервисным службам:
- самодиагностика неисправностей
- высокая ремонтопригодность
Датчик температуры воздуха в комплекте
Резьба патрубков вход/выход, наружная G 3/4
 • КПД – 99%
  Способ монтажа: настенный
  Гарантия — 24 месяца

Возможность применения электрических котлов необходимо рассматривать в следующих случаях:

° в качестве основного источника тепла при наличии достаточной выделенной электрической мощности и при невозможности (или дороговизне) подключения к газораспределительной сети;
° в качестве временного источника тепла на период строительных работ и прокладки инженерных коммуникаций;
° в качестве резервного или дополнительного источника тепла на время аварийных ситуаций;

Установка электрокотла в качестве основного или дополнительного источника тепла в существующую или проектируемую систему водяного отопления не представляет особой сложности и, как правило, не требует сложных дополнительных мероприятий (например, устройства дымоходов, фундаментов, оконных проемов) при условии квалифицированного подключения с соблюдением требований электробезопасности.
Для предварительного подбора необходимой мощности электрокотла можно исходить из расчета 1 кВт на 10 м² отапливаемой площади. В помещениях, соответствующих современным требованиям по теплопотерям удельная электрическая мощность может быть значительно ниже.
Широкий диапазон по мощности электрокотлов ЭВАН NOVATOR позволяет решать задачи отопления как небольшого дачного домика, так и жилого здания или производственного объекта площадью до 1200 и более м².
В качестве теплоносителя может использоваться как вода, так и незамерзающая жидкость. Компанией ЭВАН рекомендован к применению антифриз DIXIS.

Технические характеристики и габаритные размеры электрокотла ЭВАН Novator 9 кВт 380 В

Марка Мощность, кВт Напряжение, В Отапливаемая площадь Габариты (ВхШхГ), мм Вес, кг
ЭВАН NOVATOR 9 9 380 90 760х430х235 40

Работа котла ЭВАН NOVATOR основана на непосредственном преобразовании электрической энергии в тепловую при протекании электрического тока по спиралям трубчатых электронагревателей (ТЭНов). Контроль величины энергопотребления осуществляется полупроводниковыми элементами с жидкостным охлаждением. В качестве охлаждающей жидкости используется теплоноситель, поступающий в прибор для нагрева. Таким образом, энергия, выделяющаяся при охлаждении, используется по прямому назначению прибора.

ТЭНы в приборе имеют оболочку из высококачественной коррозионно-стойкой стали, оптимальную технологию герметизации, а также конструкцию, исключающую парообразование на границе с теплоносителем. Автоматическим подбором мощности прибора температура подачи теплоносителя поддерживается постоянной, с минимальными колебаниями. Температура подачи теплоносителя устанавливается либо непосредственно потребителем, либо (при подключении штатного датчика температуры воздуха в помещении) определяется автоматически.

Для предотвращения выхода из строя прибора, алгоритмом системы управления предусмотрено непрерывное определение вводного напряжения сети (отдельно по каждой фазе при трёхфазном подключении) и индикация в случае их не оптимальных или критичных значений.

Дополнительно, системой управления прибора осуществляется защита от перегрева критически важных элементов изделия, защита от перегрева теплоносителя.

Внешний вид электрокотла ЭВАН Novator 9 кВт 380 В

Внешний вид электрокотла ЭВАН Novator 9 кВт 380 В

Для подключения прибора и ремонтно-профилактических работ необходимо снять лицевую панель. Для этого следует утопить надавливанием до щелчка центральные части крепежных клипс (1) и извлечь их, извлечь панель управления и индикации (2) из окна и , наклонив, ввести ее через проём во внутренний объём прибора. После этого отвернуть самонарезающие винты (3) с верхней и нижней поверхностей лицевой панели (4) и снять ее с кожуха (5).

Установку панели производить в обратном порядке. Для установки клипс в отверстия - нажатием кончика клипсы о твердую поверхность необходимо выдвинуть центральную часть клипсы над окружающей её поверхностью (при этом диаметр погружаемой части клипсы станет меньше диаметра отверстий). Для фиксации панели необходимо нажать на центральную часть клипсы до щелчка.

Внешний вид котла ЭВАН NOVATOR со снятой лицевой панелью показан на рисунке 2.

Внешний вид электрокотла ЭВАН Novator 9 кВт 380 В со снятой лицевой панелью

Внешний вид электрокотла ЭВАН Novator 9 кВт 380 В со снятой лицевой панелью

Котел ЭВАН NOVATOR включает в свой состав следующие основные узлы:

Задняя панель (1); входной комбинированный патрубок (2) (через который теплоноситель поступает в прибор), имеющий как наружную резьбу G3/4, так и возможность подсоединения пайкой медной трубой с наружным диаметром 20 мм; циркуляционный насос (3), приводящий в движение теплоноситель, который проходя через трубопроводы (4), поступает в теплообменную емкость (5) в теплоизоляции, содержащую один или два блока трубчатых нагревательных элементов (блоков ТЭН) (6), и возвращается в систему через верхний выходной патрубок (7) с наружной резьбой G3/4. На задней панели установлен пневмогидроаккумулятор мембранного типа (экспанзомат) (8), служащий для компенсации объёмного расширения, подсоединенный к трубопроводу перед циркуляционным насосом. Желаемая температура на выходе, контролируемая датчиком (9), а также лимит потребления электроэнергии устанавливаются на панели управления и индикации (см. рис.3). Избыточное давление в теплообменной емкости должно находиться в пределах от 0,05 МПа (при меньшем давлении работа циркуляционного насоса становится неустойчивой), до 0,29 МПа. Оно контролируется датчиком давления (10). Независимая от микроконтроллера и охлаждаемых полупроводниковых элементов защита представлена самовозвратным термовыключателем (11), включенным в цепь катушки контактора (12), через основные контакты которого проходят токи питания ТЭНов (через силовые платы (13), осуществляющие непосредственную подачу напряжения на ТЭНы.) Полупроводниковые элементы на силовых платах охлаждаются теплоносителем при прохождении через трубопроводы (4). Установочная панель (14) закреплена над экспанзоматом, на кронштейнах задней панели. На установочной панели также расположены: плата центральная (15), которая управляет всеми элементами системы, исполняет алгоритмы управления мощностью котла и содержит в энергонезависимой памяти необходимые настройки работы котла; плата коммутатора фаз (16), которая анализирует качество входного напряжения, обменивается информацией с центральной платой, управляет включением контактора и насоса, формирует низкое напряжение для питания других узлов системы управления; винтовые кабельные зажимы (17), через которые производится подключение фазных и нейтрального проводов; болтовой зажим (ЗБС) (18) для присоединения защитного провода PE. Подключение изделий мощностью до семи киловатт включительно к электрической сети должно производиться в строгом соответствии с рисунком 6. При этом в случае трехфазного подключения необходимо удалить перемычки, установлен- ные в кабельных зажимах (17).

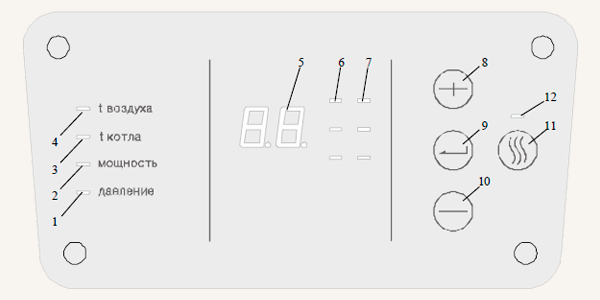

Панель индикации и управления электрокотла ЭВАН Novator 9 кВт 380 В

Панель индикации и управления электрокотла ЭВАН Novator 9 кВт 380 В

1 - светодиод «давление». Индикатор отображения значения давления в приборе.

2 - светодиод «мощность». Индикатор показаний текущей мощности прибора в % от номинальной / индикатор ограничения мощности прибора на 33%; 66%; 99% (или 50%; 99% в зависимости от типа конструкции прибор) от номинальной мощности.

3 - светодиод «t котла». Индикатор режима «Отопление» (постоянно светится) / индикатор отображения значения температуры теплоносителя.

4 - светодиод «t воздуха». Индикатор режима «Комнатный» (постоянно светится) / индикатор отображения значения комнатной температуры.

5 - два 7-сегментных индикатора отображают показания комнатной температуры / температуры теплоносителя / давления в приборе / текущей мощности и ограничения мощности / режимы сервисных настроек.

6 - 3 светодиода текущей мощности прибора. Предназначены для отображения фактически потребляемой мощности прибора в процентах к номинальной с градацией 33%; 66%; 99% или 50%; 99% в зависимости от типа конструкции прибора.

7 - 3 светодиода ограничения мощности прибора. Предназначены для отображения ограничения потребляемой мощности прибора в процентах к номинальной с градацией 33%; 66%; 99% или 50%; 99% в зависимости от типа конструкции прибора.

8 - кнопка «+». Предназначена для переключения вверх между режимами просмот- ра показаний прибора и для увеличения параметров в режимах настройки.

9 - кнопка «↵». Предназначена для выбора (подтверждения) установленных значений.

10 - кнопка «—». Предназначена для переключения вниз между режимами просмотра показаний прибора и для уменьшения параметров в режимах настройки.

11 - Предназначена для включения/ отключения нагрева теплоносителя.

12 - Предназначен для индикации нагрева теплоносителя.

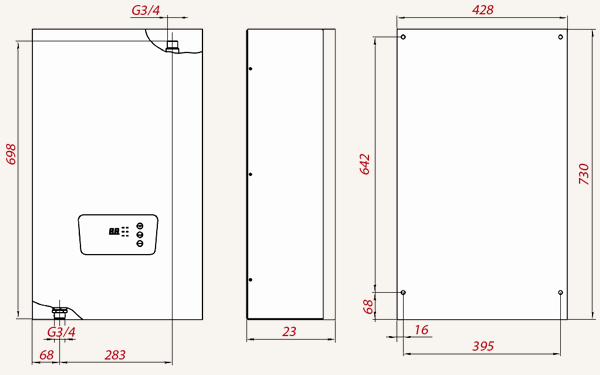

Габаритные и присоединительные размеры электрокотла ЭВАН Novator 9 кВт 380 В

Габаритные и присоединительные размеры электрокотла ЭВАН Novator 9 кВт 380 В

Котёл ЭВАН NOVATOR крепится через отверстия в задней панели с использованием четырех шурупов 8х50, дюбелей 10х60 и плоских шайб.

Подключение к электрической сети осуществляется в установленном порядке. Монтаж и подключение прибора осуществляется исключительно организацией (организациями), имеющей право на производство данных видов работ, зарегистрированной в соответствующих органах.

Пуско-наладочные работы предусматривают:
- подключение прибора к системе отопления;
- подключение прибора котла к электрической сети;
- заполнение системы теплоносителем;
- удаление воздуха из системы отопления;
- давления в системе до 1,2 - 1,5 кг/см²(бар) [0,12-0,15 МПа]; - пробный пуск;
- регулировка системы и запорной арматуры;
- инструктаж потребителя по правилам эксплуатации с отметкой в разделе “Отметка о проведенных работах”.

Прибор должен быть смонтирован на стенах и сооружениях, в хорошо освещенных помещениях. Для возможности реализации естественной циркуляции и снижения энергозатрат циркуляционного насоса прибор желательно располагать на нижнем уровне отапливаемого здания.

Перед монтажом прибора проверьте правильность и качество монтажа системы отопления.

Система отопления должна быть спроектирована и смонтирована так, чтобы обеспечить удобство в монтаже и обслуживании прибора и позволять полное осушение системы для проведения ремонтных и монтажных работ. После монтажа тщательно промойте систему водой. Затем произведите полный дренаж системы, чтобы удалить все загрязнения, которые могли в ней остаться.

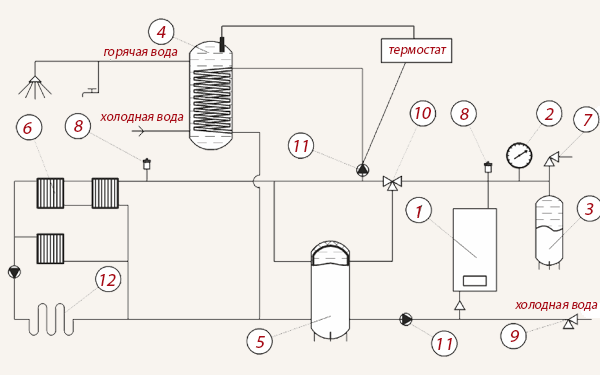

Возможная схема системы отопления и ГВС с электрокотлом ЭВАН Novator 9 кВт 380 В

Возможная схема системы отопления

1 - Котёл ЭВАН NOVATOR

2 - Манометр

3 - Расширительный бак

4 - Водонагреватель косвенного нагрева

5 - Теплонакопитель

6 - Радиаторы

7 - Предохранительный клапан

8 - Воздухоотводчик

9 - Клапан долива теплоносителя

10 - Клапан трёхходовой

11 - Циркуляционный насос

12 - Тёплый пол

Система отопления в обязательном порядке должна содержать компенсатор объемного расширения (3). Если в качестве теплоносителя использована вода, то суммарный объём экспанзоматов должен составлять не менее 10% от общего её объёма в системе. При этом следует учитывать, что в составе приборов уже имеется экспанзомат объёмом 6 литров. При использовании незамерзающего теплоносителя объём компенса- тора объёмного расширения рассчитывается в соответствии с эксплуатационными документами на теплоноситель
