Котёл электрический ЭВАН NEXT 14 кВт

10 328,95 руб.
В наличии
КУПИТЬ
Бесплатная доставка по России

 Электрический котел ЭВАН NEXT 14 кВт предназначен для отопления дач, частных домов, небольших торговых и складских помещений. Может быть использован в качестве как основного, так и резервного источника тепла. ЭВАН Next - оптимальный вариант для использования в качестве резервного источника тепла при основной работе газового или твердотопливного оборудования.

 Котел представляет собой моноблок, объединяющий котел и пульт управления в едином корпусе.

Все модели электрокотлов ЭВАН Next

7 093,33
Подробнее
КУПИТЬ
8 007,65
Подробнее
КУПИТЬ
8 249,80
Подробнее
КУПИТЬ
8 992,95
Подробнее
КУПИТЬ
9 594,15
Подробнее
КУПИТЬ
10 328,95
Подробнее
КУПИТЬ

Преимущества электрокотлов ЭВАН Next 14 кВт

  Мощность 3
  2 или 3 ступени мощности
  Трехступенчатое управление
  Регулировка температуры теплоносителя в диапазоне от 30 до 85°
  Возможность использовать в качестве теплоносителя как воду, так и незамерзающие жидкости, сертифицированные для систем отопления
  Блочные ТЭНы из нержавеющей стали Backer (Чехия)
  Универсальность подключения к одно- и трехфазным сетям (220/380В) моделей до 9кВт
  Колодка для подключения циркуляционного насоса
  Защита от перегрева – аварийный самовозвратный датчик (температура срабатывания - 95±3°С)
  Бесшумен в работе
  Резьба патрубков вход/выход наружная – G1
  КПД – 99%
  Способ монтажа: настенный
  Гарантия – 12 месяцев

Возможность применения электрических котлов необходимо рассматривать в следующих случаях:

- в качестве основного источника тепла (при наличии достаточной выделенной электрической мощности и при невозможности (или дороговизне) подключения к газораспределительной сети;
- в качестве временного источника тепла на период строительных работ и прокладки инженерных коммуникаций;
- в качестве резервного или дополнительного источника тепла на время аварийных ситуаций;

Установка электрокотла в качестве основного или дополнительного источника тепла в существующую или проектируемую систему водяного отопления не представляет особой сложности и, как правило, не требует сложных дополнительных мероприятий (например, устройства дымоходов, фундаментов, оконных проемов) при условии квалифицированного подключения с соблюдением требований электробезопасности.
Для предварительного подбора необходимой мощности электрокотла можно исходить из расчета 1 кВт на 10 м² отапливаемой площади. В помещениях, соответствующих современным требованиям по теплопотерям удельная электрическая мощность может быть значительно ниже.

В качестве теплоносителя может использоваться как вода, так и незамерзающая жидкость. Компанией ЭВАН рекомендован к применению антифриз DIXIS.

Устройство электрокотла ЭВАН Next 14 кВт

Устройство  электрокотлов ЭВАН Next 14 кВт

  Принцип действия приборов основан на преобразовании электроэнергии в тепловую трубчатыми электронагревателями (ТЭНами). При этом теплоноситель, омывающий ТЭНы, нагревается. Циркуляцию теплоносителя в системе отопления осуществляется циркуляционным насосом, не входящим в комплект поставки.

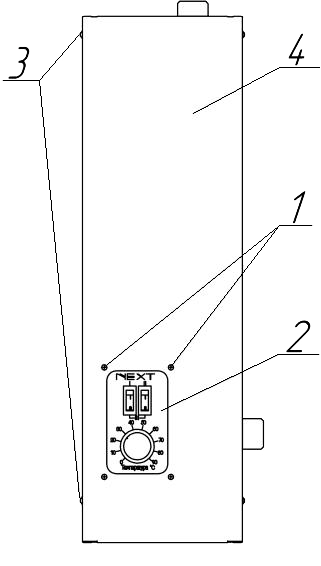

  Для подключения прибора и ремонтно-профилактических работ необходимо снять кожух.

  Внимание! Производить работы разрешается только при отключенном внешнем автоматическом выключателе! Для этого следует отвернуть самонарезающие винты 1 на лицевой стороне прибора, оставить панель управления 2 во внутренним объёме прибора. После этого отвернуть самонарезающие винты 3 с боковых поверхностей кожуха 4 и снять кожух.

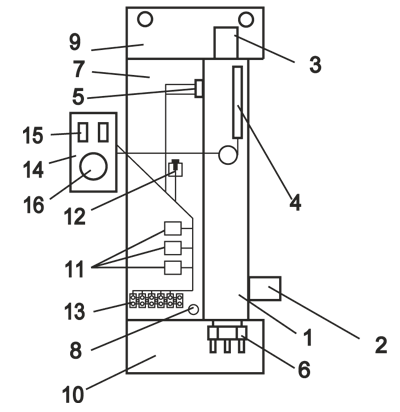

Устройство электрокотла ЭВАН Next 14 кВт 1 – Котел;
2 – Входной патрубок;
3 – Выходной патрубок;
4 – Датчик терморегулятора;
5 – Датчик термовыключателя;
6 – Блок ТЭН;
7 - Панель установочная;
8 – Зажим заземления;
9 – Кронштейн верхний;
10 – Кронштейн нижний;
11 – Реле коммутации;
12 – Предохранитель циркуляционного насоса;
13 – Зажим винтовой;
14 – Панель управления;
15 – Выключатели;
16 – Терморегулятор

Электрокотел ЭВАН Next 14 кВт состоит из следующих основных частей:
  - котла (1) с входным (2) и выходным (3) патрубками G1, датчиком терморегулятора (4), аварийным самовозвратным термовыключателем (5), отключающим прибор при 92 °, и блоком ТЭНов (6);
  - панели установочной (7), с размещенными на ней: зажимом заземления (8) для подключения защитного проводника РЕ; зажимом винтовым (13), служащим для подключения внешнего силового кабеля и циркуляционного насоса; реле коммутации (11 и предохранителем циркуляционного насоса (12);
  - верхнего (9) и нижнего (10) кронштейнов;

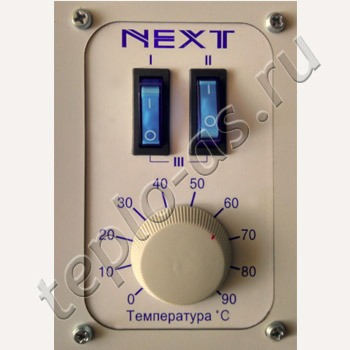

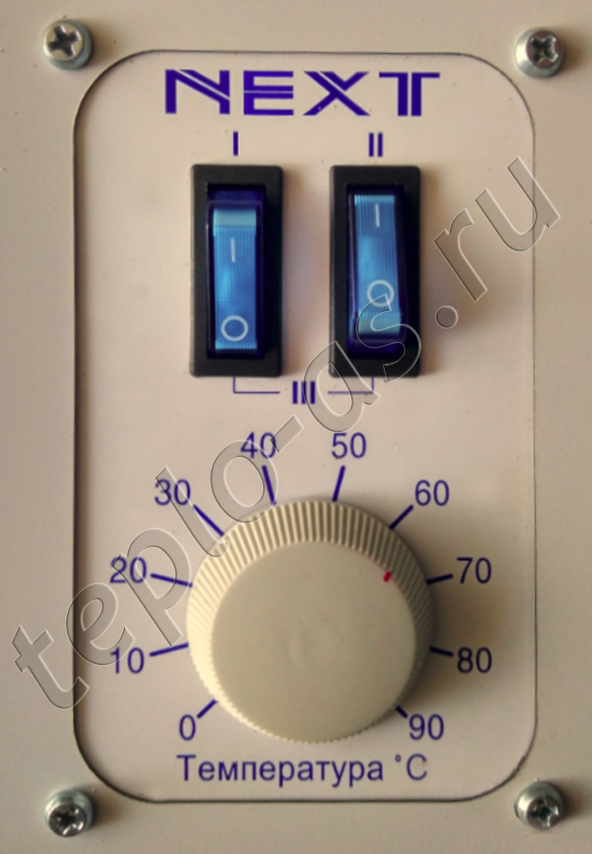

  - панели управления (14), с расположенными на ней выключателями ступеней мощности (15) и терморегулятором (16), служащим для установки температуры нагрева теплоносителя.
  ТЭНы изготовлены из нержавеющей стали. Гайка блока ТЭНов герметизируется резиновым уплотнительным кольцом.
  Для уплотнения ввода питающего кабеля прибор имеет гермоввод (уплотнительную манжету).

Монтаж и подключение котла ЭВАН Next 14 кВт

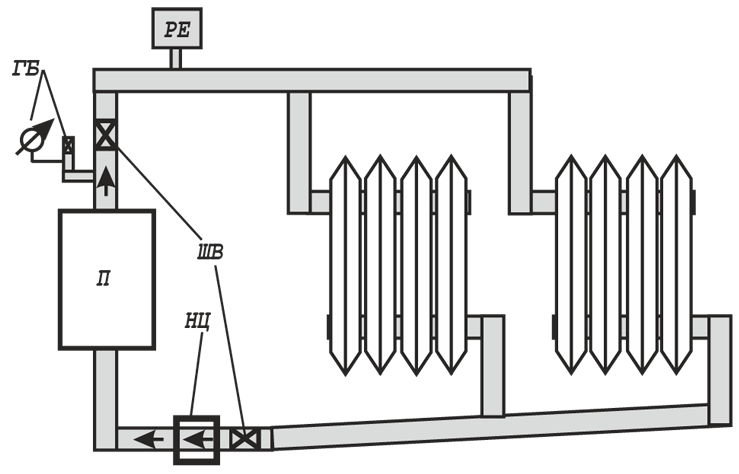

Монтаж и подключение котла ЭВАН Next 14 кВт

П - прибор; ГБ - группа безопасности; НЦ - насос циркуляционный РЕ - расширительная емкость; ШВ - шаровый вентиль G 1

  Пуско-наладочные работы предусматривают:
  - подключение электроотопительного котла к системе отопления;
  - подключение электроотопительного котла к электрической сети;
  - заполнение системы теплоносителем;
  - удаление воздуха из системы отопления;
  - доведение давления до нормы согласно требованиям настоящего руководства по эксплуатации (при использовании экспанзомата);
  - пробный пуск;
  - регулировку системы и запорной арматуры;
  - инструктаж потребителя по правилам эксплуатации с отметкой в разделе “Отметка о проведенных работах”.
  К стене прибор крепится через отверстия в кронштейне верхнем с использованием двух шурупов 8х50, дюбелей 10х60 и плоских шайб. Межцентровое расстояние между крепежными отверстиями - 130 мм.
  Перед монтажом прибора проверьте правильность и качество монтажа системы отопления.
Трубы системы отопления должны быть расположены так, чтобы способствовать естественной циркуляции теплоносителя. При этом максимальный уровень теплоносителя не должен превышать 30 метров от уровня прибора (рабочее давление в котле не выше 0,3 МПа). В системе отопления необходимо использовать циркуляционный насос, установленный. При этом мощность насоса, подключенного к зажиму винтовому прибора, не должна превышать 0,5 кВт. Система отопления должна обязательно иметь расширительную емкость, сообщающуюся с атмосферой. При использовании расширительной емкости мембранного типа (экспанзомата) на выходе из прибора перед шаровым вентилем должна устанавливаться группа безопасности, включающая в себя предохранительный клапан, рассчитанный на давление не более 0,4 МПа, манометр и автоматический воздухоотводчик.

Основные технические данные электрокотлов ЭВАН Next 14 кВт

Мощность прибора, кВт 14,7
Максимальная отапливаемая мощность, м² 140
Номинальное напряжение, В 380 ± 38
Номинальная частота, Гц 50±1
Диапазон регулирования температуры теплоносителя в приборе, C° 30-85
Температура срабатывания самовозвратного термовыключателя, C° 92±3
Габаритные размеры, не более, мм 600х205х105
Масса, не более, кг 8

Требования безопасности электрокотлов ЭВАН Next 14 кВт

  Не производите самостоятельно разборку, техническое обслуживание и ремонт прибора. При обнаружении в приборе неисправности вызывайте специалиста сервисного центра или организации, имеющей право на производство данных работ и договор с изготовителем и зарегистрированной в соответствующих органах. Любой ремонт прибора (включая гарантийный ) оформляется соответствующей отметкой в разделе "Отметка о выполненных работах".
  При эксплуатации прибора следует соблюдать следующие требования:
  подходы к прибору должны быть свободны от посторонних предметов;
  все токоведущие части прибора должны быть надежно закрыты.
  Запрещается работа прибора при снятом кожухе
  минимальное расстояние от прибора до сгораемых конструкций должно быть не менее 150 мм.
  Перед пробным включением прибора после подключения, технического обслуживания и (или) ремонта, следует убедиться в надежности заземления прибора c помощью заземляющего проводника РЕ.
  Перед включением прибора следует проверить давление в системе по показанию манометра - давление должно быть в пределах 0,12 - 0,15 МПа.
  Перед включением прибора следует убедиться в отсутствии:
  обрыва видимой части заземляющего проводника РЕ;
  повреждений видимой части изоляции электропроводки;
  видимых утечек теплоносителя из прибора и системы отопления;
  замерзшего теплоносителя в системе отопления.
  Запрещается включать прибор при:
  отсутствии теплоносителя;
  отсутствии заземляющего проводника РЕ;
  наличии замерзшего теплоносителя в приборе или системе отопления.
  заглушенном или перекрытом аварийном клапане.
  Запрещается эксплуатация прибора:
  во взрыво- и пожароопасных зонах;
  в помещениях с повышенной опасностью, характеризующихся наличием в них:
  особой сырости (наличие конденсата на потолоке, стенах);
  токопроводящей пыли;
  химически активной среды (помещения, в которых постоянно или длительно содержатся или образуются отложения, действующие разрушающе на изоляцию и токоведущие части электрооборудования).
  Не допускайте скапливания пыли и грязи на приборе и попадания на него воды.
  На время чистки прибора его необходимо отключать от электрической сети внешним автоматическим выключателем, воду (грязь) собрать мягкой салфеткой, увлажненной поверхности дать высохнуть.
  Внимание! При наличии признаков ухудшения качества заземления (пощипывание при касании к металлическим частям прибора, трубам системы отопления), появлении искр, открытого пламени и наличия дыма, других неисправностей или отклонений от нормальной работы, необходимо:
  а) немедленно отключить прибор от электрической сети внешним автоматическим выключателем;
  б) если при этом существует возможность замерзания теплоносителя в системе отопления, то его необходимо слить.
  в) вызвать специалиста из сервисного центра или организации, зарегистрированной в соответствующих органах, имеющей право на производство данных работ и договор с изготовителем.
  Работа регулятора температуры После включения нагрева температура теплоносителя начинает расти и при достижении значения, которое на 3 °С меньше чем установленное мощность действующая начинает уменьшаться, при понижении же температуры. действующая мощность увеличивается. Таким образом осуществляется автоматическое поддержание температуры . Если температура не достигает установленного значения, даже при максимальной установленной мощности, это означает, что тепловая мощность, потребляемая системой отопления больше чем мощность данной модели котла. В таком случае нужно, уменьшить потребляемую тепловую мощность (уменьшив производительность циркуляционного насоса или количество батарей отопления), улучшить теплоизоляцию отапливаемого объекта, установить дополнительный источник тепла или заменить прибор на более мощный.
