Бойлер косвенного нагрева Nibe VLM 500 KS, 500 л.

246 660,00 руб.

В наличии

КУПИТЬ

Бесплатная доставка по России

Водонагреватель Nibe VLM 500 KS предназначен для производства горячей бытовой воды. Источником энергии может быть отопительная установка на водяной циркуляции (например, дизельный или газовый котёл и т.п.)
Серия VLM KS объемом 220, 300 и 500 л со змеевиком косвенного нагрева из гребенчатой меди площадью 2,6 м² предназначена для зарядки от отопительных котлов или солнечных панелей.
Бак водонагревателей косвенного нагрева Nibe VLM KS выполнен из ферритовой нержавеющей кислотоустойчивой стали. Изолирован литым полиуретаном, благодаря которому обеспечиваются незначителнные теплоплтери.
Под заказ поставляются также водонагреватели косвенного нагрева серии KS объемом 1000-1500-2000 л.
Срок гарантии на внутренний бак водонагревателей: 5 лет

Бак из нержавеющей стали объёмом 500 литров. Змеевик из гребенчатой меди мощностью 72 кВт. Производительность: 447 л/ч. Прямоугольный корпус, напольная установка.

Все модели водонагревателей косвенного нагрева Nibe Jaspi VLM KS

Бойлер косвенного нагрева Nibe VLM 220 KS, 200 л.	81 242,00	Подробнее	КУПИТЬ
Бойлер косвенного нагрева Nibe VLM 300 KS, 290 л.	87 407,00	Подробнее	КУПИТЬ
Бойлер косвенного нагрева Nibe VLM 500 KS, 500 л.	246 660,00	Подробнее	КУПИТЬ
Бойлер косвенного нагрева Nibe VLM 220 KS EM, клапанная группа, ТЭН, 3 кВт, 200 л.	138 991,00	Подробнее	КУПИТЬ
Бойлер косвенного нагрева Nibe VLM 300 KS EM, клапанная группа, ТЭН, 3 кВт, 290 л.	147 311,00	Подробнее	КУПИТЬ
Бойлер косвенного нагрева Nibe VLM 500 KS EM, клапанная группа, ТЭН, 6 кВт, 500 л.	293 154,00	Подробнее	КУПИТЬ

Габаритные размеры и части водонагревателей NIBE VLM 500 KS

1	Снимаемая передняя панель	PL 1	Холодная вода из сети (Ø18 HST)
2	Снимаемые боковые панели	PL 2	Выход горячей воды (Ø18 HST)
3	Кислотоустойчивая внутренняя труба	PL 3	Змеевик зарядки, вход (¾" наружная резьба)
4	Предохранительная группа со смесителем	PL 4	Змеевик зарядки, вход (¾" наружная резьба)
5	Соединительный штекер	MT 1	Карман датчика короткий (300 мм)
6	Электротэн	MT 2	Карман датчика длинный (1000, 1430 или 1450 мм)
7	Змеевик LK1
8	Регулируемые подставки
9	Панель управления ТЭНа
	- Ограничитель температуры
	- Главный выключатель	ХВ	Холодная бытовая вода из сети CU 22
	- Сигнальная лампа нагрева	ГВ	Выход горячей бытовой воды CU 22
	- Регулировочный термостат	Гпр.	Возврат в котел CU 22
10	Карман датчика для зарядной автоматики	Гоб.	Возврат в котел CU 22
Датчики измерения температуры бытовой воды в баке монтируются в карманы датчиков, расположенные в нижней части водонагревателя. Дренаж водонагревателя можно проводить через штуцер PL 1 (вход холодной воды из сети).

Модель	Объем, л	Мощность ТЭНа, кВт	*Мощность змеевика, кВт**	Вес, кг	Размеры, мм
					A	B	C
VLM 500 KS	500	-	72	130	1920	730	730
* При температуре поступающей в змеевик воды — 80°С, выходящей из змеевика воды — 60°С, температуре воды в верхней части бака — 20°C, в нижней части бака — 10°С, потоке — 20 л / мин.

Технические характеристики водонагревателей NIBE VLM 500 KS

Объем бака, л	500
Площадь змеевика, м²	2,6
Объем змеевика, л	2,2
Мощность при протоке 25 л/мин и T₁=10°C, T_in=80°C, T_out=38°C, кВт	72
Выработка гвс (40°C), при температуре бака 80°C и потоке 1,2 м³/ч, л	1015
Штуцеры змеевика, DN	20
Макс. разрешеное давление в змеевике, бар	16
Макс. разрешеное давление в баке, бар	10
Материал змеевика	CU
Материал бака (нержавеющая сталь)	EN 1.4521
Материал изоляции	Полиуретановая пена с закрытыми ячейками
Вес (пустой), кг	130
Штуцеры гвс, мм	Ø18
Пояснения T₁- температура (°C) T_in - температура поступающей в змеевик воды (°C) T_out- температура выходящей из змеевика воды (°C)

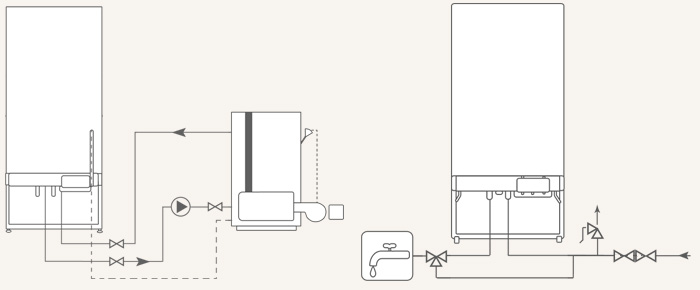

Подключение водонагревателей NIBE VLM 500 KS к котлу

Подключение водонагревателей NIBE-VLM KS к котлу

Монтаж трубопроводов необходимо осуществлять согласно существующим нормам.
NIBE-VLM KS-водонагреватель надо оснастить предохранительным клапаном и при необходимости смесителем. Смесительный клапан нужен, если воду в бакс нагревают свыше +60 градусов.
Давление срабатывания предохранительного клапана согласно местным нормам, но не более 10 бар.
Подключение гвс
При подключении систему надо обязательно оснащать предохранительным клапаном, а также желательно термостатическим смесителем.
Давление срабатывания предохранительного клапана согласно местным нормам, но не более 10 бар.
Подключение к котлу
Подключение водонагревателя к внешнему источнику (например котлу) происходит к штуцерам, расположенным в нижней части за штуцерами холодной/горячей воды.
