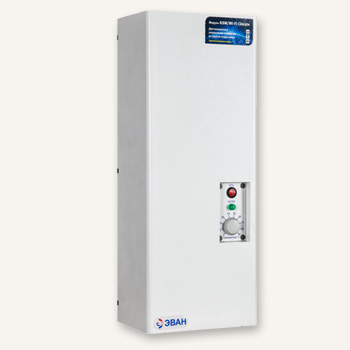

Электроотопительный котел ЭВАН C2 30 кВт класса «Стандарт» – это усовершенствованная версия популярной модели С1. Котел стал более компактным и получил меньший вес за счет улучшенной внутренней компоновки. ЭВАН C2 предназначен для отопления дач, частных домов, небольших торговых и складских помещений. Может быть использован в качестве как основного, так и резервного источника тепла. Отапливаемая площадь до 300 м2.
10 605,00 |
Подробнее |
КУПИТЬ |
|
11 222,00 |
Подробнее |
КУПИТЬ |
|
13 694,00 |
Подробнее |
КУПИТЬ |
|
15 753,00 |
Подробнее |
КУПИТЬ |
|
18 121,00 |
Подробнее |
КУПИТЬ |
|
20 469,00 |
Подробнее |
КУПИТЬ |
|
23 104,00 |
Подробнее |
КУПИТЬ |
|
25 019,00 |
Подробнее |
КУПИТЬ |
|
26 873,00 |
Подробнее |
КУПИТЬ |
|
29 632,00 |
Подробнее |
КУПИТЬ |
|
34 317,00 |
Подробнее |
КУПИТЬ |
- в качестве основного источника тепла (при наличии достаточной выделенной электрической мощности и при невозможности (или дороговизне) подключения к газораспределительной сети;
- в качестве временного источника тепла на период строительных работ и прокладки инженерных коммуникаций;
- в качестве резервного или дополнительного источника тепла на время аварийных ситуаций;
Установка электрокотла в качестве основного или дополнительного источника тепла в существующую или проектируемую систему водяного отопления не представляет особой сложности и, как правило, не требует сложных дополнительных мероприятий (например, устройства дымоходов, фундаментов, оконных проемов) при условии квалифицированного подключения с соблюдением требований электробезопасности.
Для предварительного подбора необходимой мощности электрокотла можно исходить из расчета 1 кВт на 10 м2 отапливаемой площади. В помещениях, соответствующих современным требованиям по теплопотерям удельная электрическая мощность может быть значительно ниже.
Широкий диапазон по мощности электрокотлов ЭВАН от 2,5 до 480 кВт позволяет решать задачи отопления как небольшого дачного домика, так и жилого здания или производственного объекта площадью до 4800 и более м2.
Электроотопительные котлы ЭВАН C2 30 кВт могут работать в отопительных системах с естественной и насосной циркуляцией. В качестве теплоносителя может использоваться как вода, так и незамерзающая жидкость. Компанией ЭВАН рекомендован к применению антифриз DIXIS.
• Мощность - 30 кВт;
• Регулировка температуры теплоносителя в диапазоне от 30 до 85°;
• Возможность использовать в качестве теплоносителя как воду, так и незамерзающие жидкости, сертифицированные для систем отопления;
• Блочные ТЭНы из нержавеющей стали Backer (Чехия);
• Улучшенная внутренняя компоновка, уменьшенный вес изделий малых мощностей;
• Колодка для подключения циркуляционного насоса;
• Колодка для подключения датчика температуры воздуха/ модуля дистанционного управления ЭВАН GSM/Wi-Fi Climate;
• Защита от перегрева — аварийный самовозвратный датчик (температура срабатывания — 92±3°);
• Резьба патрубков вход/выход 3-30 кВт — наружная G1, 9-30 кВт — внутренняя G 1¼;
• КПД — 99%;
• Способ монтажа: настенный;
• Гарантия — 18 месяцев

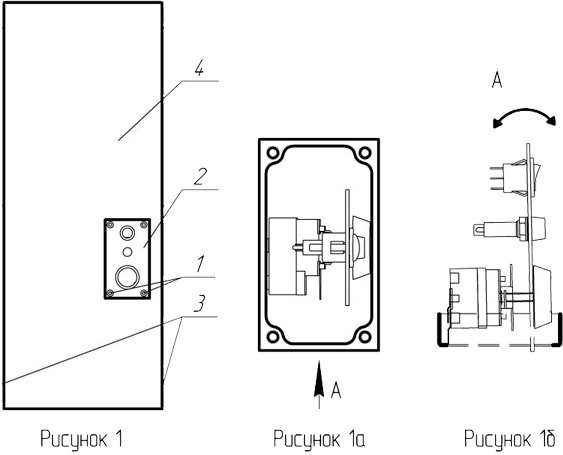

Для подключения прибора и ремонтно-профилактических работ необходимо снять кожух согласно рис.1, 1а, 1б. Для этого следует утопить надавливанием до щелчка центральные части крепежных клипс (1) и извлечь их, извлечь панель управления (2) из окна, развернуть ее перпендикулярно прибору (см. рис. 1а) и ввести её через проём во внутренний объём прибора, наклоняя влево-вправо по мере опускания (см. рис 1б). После этого отвернуть самонарезающие винты (3) с боковых поверхностей кожуха (4) и снять кожух.

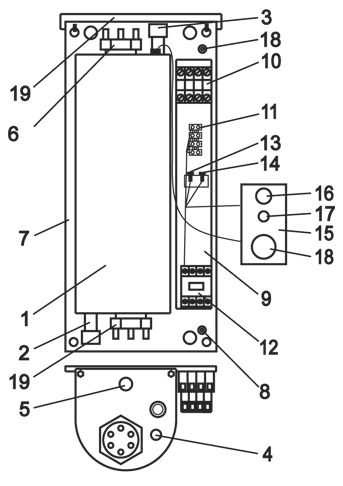

1 – Котел; |
|
2 – Входной патрубок; |
|
3 – Выходной патрубок; |
|
4 – Датчик терморегулятора; |
|
5 – Датчик термовыключателя; |
|
6 – Блок ТЭН; |
|
7 - Панель |
|
8 – Зажим заземления; |
|
9 – Кронштейн; |
|
10 – Блок клеммный; |
|
11 – Зажим клеммный; | |
12 – Пускатель; | |
13 – Предохранитель цепи управления; | |
14 – Предохранитель циркуляционного насоса; | |
15 – Панель управления; | |
16 – Выключатель "СЕТЬ"; | |
17 – Сигнальная лампа "НАГРЕВ"; | |
18 – Терморегулятор; | |
19 – Закладная; |

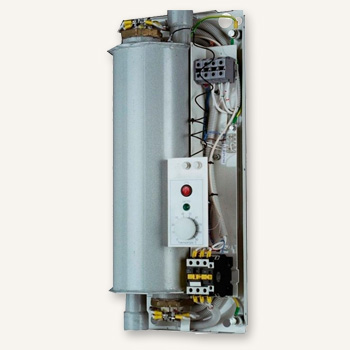

Котёл электрический ЭВАН-C2 30 кВт состоят из следующих основных частей:
- Котла (1) с входным (2) и выходным (3) патрубками G 1¼ внутр., датчиком терморегулятора (4), аварийным самовозвратным термовыключателем (5), отключающим прибор при 92° С, и двумя блоками трубчатых электронагревателей (ТЭН) (6);
- Панели (7) с зажимом заземления (8) для подключения защитного проводника РЕ;
- Блока управления, состоящего из:
- Кронштейна (9) с размещенными на нем клеммным блоком (10) зажимом клеммным (11) для подключения циркуляционного насоса и датчика температуры воздуха, пускателем (12), предохранителем цепи управления (13) и предохранителем циркуляционного насоса (14);
- Панели управления (15) с расположенными на ней элементами управления и сигнализации:
- Выключателем «Сеть» (16);
- Сигнальной лампой “НАГРЕВ” (17);
- Терморегулятором (18), служащим для установки температуры нагрева теплоносителя.

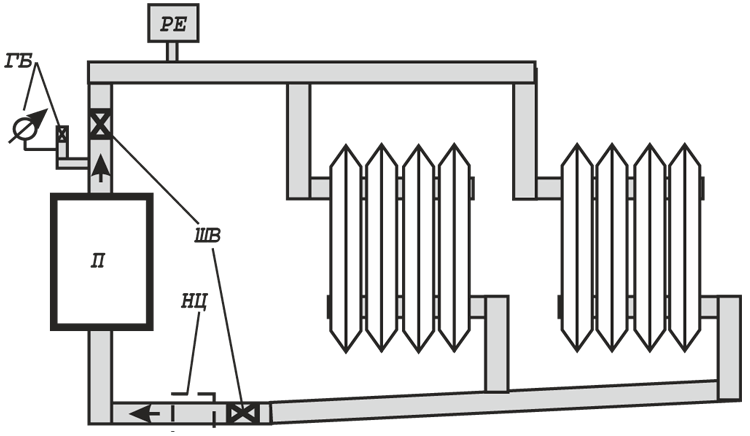

П - прибор; ГБ - группа безопасности; РЕ - расширительная емкость; ШВ - шаровый вентиль G 1¼ ; НЦ - насос циркуляционный
Мощность прибора, кВт | 31,5 |
Максимальная отапливаемая мощность, м² | 300 |
Номинальное напряжение, В | 380±38 |
Номинальная частота, Гц | 50±1 |
Диапазон регулирования температуры теплоносителя в приборе, C° | 30 — 85 ±1 |
Температура срабатывания самовозвратного термовыключателя, C° | 92±3 |
Габаритные размеры, не более, мм | 650х250х180 |
Масса, не более, кг | 21 |
Номинальный ток автоматического выключателя, А | 63 |
Не производите самостоятельно разборку, техническое обслуживание и
ремонт прибора. При обнаружении в приборе неисправности вызывайте
специалиста сервисного центра или организации, имеющей право на
производство данных работ и договор с изготовителем и
зарегистрированной в соответствующих органах.
Любой ремонт прибора (включая гарантийный ) оформляется
соответствующей отметкой в разделе "Отметка о выполненных работах".
При эксплуатации прибора следует соблюдать следующие требования:
• подходы к прибору должны быть свободны от посторонних предметов;
• все токоведущие части прибора должны быть надежно закрыты.
Запрещается работа прибора при снятом кожухе
• минимальное расстояние от прибора до сгораемых конструкций должно
быть не менее 150 мм.
Перед пробным включением прибора после подключения, технического
обслуживания и (или) ремонта, следует убедиться в надежности заземления
прибора c помощью заземляющего проводника РЕ.
Перед включением прибора следует проверить давление в системе по
показанию манометра - давление должно быть в пределах 0,12 - 0,15 МПа.
Перед включением прибора следует убедиться в отсутствии:
• обрыва видимой части заземляющего проводника РЕ;
• повреждений видимой части изоляции электропроводки;
• видимых утечек теплоносителя из прибора и системы отопления;
• замерзшего теплоносителя в системе отопления.
Запрещается включать прибор при:
• отсутствии теплоносителя;
• отсутствии заземляющего проводника РЕ;
• наличии замерзшего теплоносителя в приборе или системе отопления.
• заглушенном или перекрытом аварийном клапане.
Запрещается эксплуатация прибора:
• во взрыво- и пожароопасных зонах;
• в помещениях с повышенной опасностью, характеризующихся
наличием в них:
• особой сырости (наличие конденсата на потолоке, стенах);
• токопроводящей пыли;
• химически активной среды (помещения, в которых постоянно или
длительно содержатся или образуются отложения, действующие
разрушающе на изоляцию и токоведущие части электрооборудования).
Не допускайте скапливания пыли и грязи на приборе и попадания на него
воды.
На время чистки прибора его необходимо отключать от электрической сети
внешним автоматическим выключателем, воду (грязь) собрать мягкой
салфеткой, увлажненной поверхности дать высохнуть.
Внимание! При наличии признаков ухудшения качества заземления
(пощипывание при касании к металлическим частям прибора, трубам
системы отопления), появлении искр, открытого пламени и наличия дыма,
других неисправностей или отклонений от нормальной работы, необходимо:
а) немедленно отключить прибор от электрической сети
внешним автоматическим выключателем;
б) если при этом существует возможность замерзания теплоносителя в
системе отопления, то его необходимо слить.
в) вызвать специалиста из сервисного центра или организации,
зарегистрированной в соответствующих органах, имеющей право на
производство данных работ и договор с изготовителем.
Работа регулятора температуры
После включения нагрева температура теплоносителя начинает расти и
при достижении значения, которое на 3 °С меньше чем установленное
мощность действующая начинает уменьшаться, при понижении же
температуры. действующая мощность увеличивается. Таким образом
осуществляется автоматическое поддержание температуры .
Если температура не достигает установленного значения, даже при
максимальной установленной мощности, это означает, что тепловая мощность, потребляемая системой отопления больше чем мощность данной
модели котла. В таком случае нужно, уменьшить потребляемую тепловую
мощность (уменьшив производительность циркуляционного насоса или
количество батарей отопления), улучшить теплоизоляцию отапливаемого
объекта, установить дополнительный источник тепла или заменить прибор
на более мощный.
В электрических котлах ЭВАН класса комфорт предусмотрена возможность применения датчика температуры воздуха для автоматического управления работой котла. Для этого в котле имеется разъем, при подключении к которому соответствующего датчика температуры воздуха или термостата, котел автоматически поддерживает заданную температуру.
Внимание! Для реализации возможности управления температурой воздуха в помещении ручка регулятора температуры теплоносителя на корпусе котла должна быть установлена в максимальное положение, все ступени прибора включены. Для работы электрических котлов ЭВАН C2 30 кВт в зависимости от температуры воздуха в помещении компания ЭВАН рекомендует следующие типы термостатов:
