Котел электрический ЭВАН Warmos RX-II - 6 кВт

33 298,00 руб.
В наличии
КУПИТЬ
Бесплатная доставка по России

Электрический котел ЭВАН Warmos-RX-II 6 кВт это стационарный электроотопительный прибор, предназначенный для отопления жилых, бытовых, производственных и других помещений.

Все модели электрокотлов ЭВАН Warmos RX-II

Преимущества электрокотлов ЭВАН WARMOS-RX-II 6 кВт

  Мощность - 6 кВт
  Встроенный циркуляционный насос Wilo RS 15/5
  Датчик температуры воздуха поставляется в комплекте
  Регулировка температуры теплоносителя в диапазоне от 8 до 85° с точностью до 1°
  Возможность использовать в качестве теплоносителя как воду, так и незамерзающие жидкости, сертифицированные для систем отопления
  Автоматическое поддержание температуры изменением потребляемой мощности
  Интеллектуальный алгоритм подбора уровня средней потребляемой мощности с шагом 1%
  Электронное бесконтактное управление включением нагревательных элементов
  ТЭНы из нержавеющей стали Backer (Чехия)
  3 и 2-ступенчатое плавное изменение потребляемой мощности, обеспечивающее повышенную энергоэффективность работы
  Стабильность работы при пониженном (до 160 В) и повышенном (до 260 В) напряжении
  Автоматическое переключение на работающую фазу
  Защита от:
- повышенного (3,5 бар) и пониженного (0,7 бар) давления
- перегрева — аварийный самовозвратный датчик (температура срабатывания — 92±3°)
- перегрева силовых исполнительных элементов
- ошибочного подключения питания клиентом
  Колодка для подключения датчика температуры воздуха/ модуля дистанционного управления ЭВАН GSM/Wi-Fi Climate
  Панель управления с интуитивно-понятной навигацией по настройкам и режимам работы
  Самодиагностика неисправностей
  Бесшумность работы
  Резьба патрубков вход – наружная G ¾, выход – внутренняя G 1 ¼
  КПД — 99%
  Способ монтажа: настенный
  Гарантия — 24 месяца

Возможность применения электрических котлов необходимо рассматривать в следующих случаях:

- в качестве основного источника тепла (при наличии достаточной выделенной электрической мощности и при невозможности (или дороговизне) подключения к газораспределительной сети;
- в качестве временного источника тепла на период строительных работ и прокладки инженерных коммуникаций;
- в качестве резервного или дополнительного источника тепла на время аварийных ситуаций;

Установка электрокотла в качестве основного или дополнительного источника тепла в существующую или проектируемую систему водяного отопления не представляет особой сложности и, как правило, не требует сложных дополнительных мероприятий (например, устройства дымоходов, фундаментов, оконных проемов) при условии квалифицированного подключения с соблюдением требований электробезопасности.
Для предварительного подбора необходимой мощности электрокотла можно исходить из расчета 1 кВт на 10 м² отапливаемой площади. В помещениях, соответствующих современным требованиям по теплопотерям удельная электрическая мощность может быть значительно ниже.

В качестве теплоносителя может использоваться как вода, так и незамерзающая жидкость. Компанией ЭВАН рекомендован к применению антифриз DIXIS.

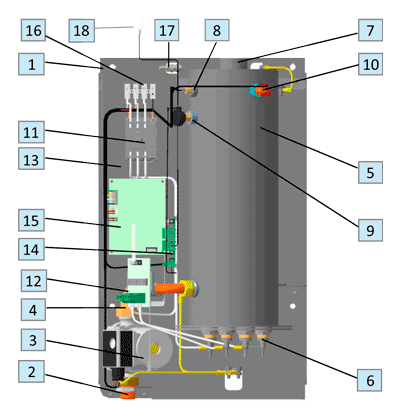

Устройство электрокотла ЭВАН WARMOS-RX-II 6 кВт

Устройство  электрокотлов ЭВАН WARMOS-RX-II 6 кВт

  Работа данного прибора основана на непосредственном преобразовании электрической энергии в тепловую при протекании электрического тока по спиралям трубчатых электронагревателей (ТЭНов). Контроль величины энергопотребления осуществляется полупроводниковыми элементами с жидкостным охлаждением. В качестве охлаждающей жидкости используется теплоноситель, поступающий в прибор для нагрева. Таким образом, энергия, выделяющаяся при охлаждении, используется по прямому назначению прибора.
  ТЭНы в приборе имеют оболочку из высококачественной коррозионно-стойкой стали, оптимальную технологию герметизации, а также конструкцию, исключающую парообразование на границе с теплоносителем. Автоматическим подбором мощности прибора температура подачи теплоносителя поддерживается постоянной, с минималь- ными колебаниями. Температура подачи теплоносителя устанавливается либо непосре- дственно потребителем, либо (при подключении штатного датчика температуры воздуха в помещении) определяется автоматически.
  Для предотвращения выхода из строя прибора, алгоритмом системы управления предусмотрено непрерывное определение вводного напряжения сети (отдельно по каждой фазе при трёхфазном подключении) и индикация в случае их не оптимальных или критичных значений.
  Дополнительно, системой управления прибора осуществляется защита от перегрева критически важных элементов изделия, защита от перегрева теплоносителя.
  Для подключения прибора и ремонтно-профилактических работ необходимо снять кожух. Для этого следует утопить надавливанием до щелчка центральные части крепежных клипс (1) и извлечь их, извлечь панель управления и индикации (2) из окна и , наклонив, ввести ее через проём во внутренний объём прибора. После этого отвернуть самонарезающие винты (3) с боковых поверхностей кожуха (4) и снять кожух. Установку кожуха производить в обратном порядке.
  Для установки клипс в отверстия - нажатием кончика клипсы о твердую повер- хность необходимо выдвинуть центральную часть клипсы над окружающей её повер- хностью (при этом диаметр погружаемой части клипсы станет меньше диаметра отверстий).
  Для фиксации панели необходимо нажать на центральную часть клипсы до щелчка.

Устройство электрокотла ЭВАН WARMOS-RX-II 6 кВт 1 – Задняя панель
2 – Входной комбинированный патрубок (через который теплоноситель поступает в прибор), имеющий как наружную резьбу G¾, так и возможность подсоединения пайкой медной трубой с наружным диаметром 20 мм;
3 – Циркуляционный насос
4 – Трубопровод
5 – Теплообменная емкость в теплоизоляции
6 – Электронагреватели (ТЭНы)
7 - Верхний выходной патрубок со внутренней резьбой G1¼
8 – Датчик температуры
9 – Датчик давления
10 – Самовозвратный термовыключатель
11 – Цепь катушки контактора
12 – Силовая плата
13 – Установочная панель
14 – Центральная плата
15 – Плата коммутатора фаз
16 – Винтовые кабельные зажимы
17 – Болтовой зажим (ЗБС)
18 – Датчик температуры воздуха

Электрокотел ЭВАН WARMOS-RX-II 6 кВт включает в свой состав следующие основные узлы:
  Заднюю панель (1); входной комбинированный патрубок (2) (через который теплоноситель поступает в прибор), имеющий как наружную резьбу G¾, так и возможность подсоединения пайкой медной трубой с наружным диаметром 20 мм; циркуляционный насос (3), приводящий в движение теплоноситель, который проходя через трубопровод (4), поступает в теплообменную емкость (5) в теплоизоляции, содержащую трубчатые электронагреватели (ТЭНы) (6), и возвращается в систему через верхний выходной патрубок (7) со внутренней резьбой G1¼ Желаемая температура на выходе, контролируемая датчиком (8), а также лимит потребления электроэнергии устанавливаются на панели управления и индикации. Избыточное давление в теплообменной емкости должно находиться в пределах от 0,05 МПа (при меньшем давлении работа циркуляционного насоса становится неустойчивой), до 0,29 МПа. Оно контролируется датчиком давления (9). Независимая от микроконтроллера и охлаждаемых полупроводниковых элементов защита представлена самовозвратным термовыключателем (10), включенным в цепь катушки контактора (11), через основные контакты которого проходят токи питания ТЭНов (через силовую плату (12), осуществляющую непосредственную подачу напряжения на ТЭНы.) Полупроводниковые элементы на силовых платах охлаждаются теплоносителем при прохождении через трубопровод (4). Установочная панель (13) закреплена на кронштейнах задней панели. На установочной панели также расположены: плата центральная (14) которая управляет всеми элементами системы, исполняет алгоритмы управления мощностью котла и содержит в энергонезависимой памяти необходимые настройки работы котла; плата коммутатора фаз (15), которая анализирует качество входного напряжения, обменивается информацией с центральной платой, управляет включением контактора и насоса, формирует низкое напряжение для питания других узлов системы управления; винтовые кабельные зажимы (16), через которые производится подключение фазных и нейтрального проводов; болтовой зажим (ЗБС) (17) для присоединения защитного провода PE. Для измерения температуры воздуха используется датчик(18), входящий в комплект поставки.

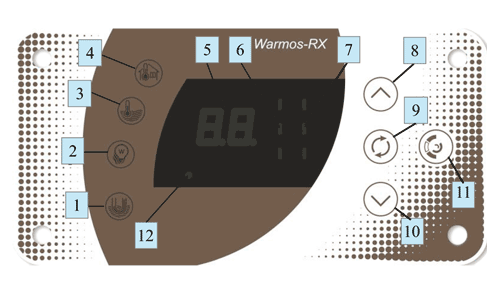

Панель управления электрокотла ЭВАН WARMOS-RX 6 кВт

Панель управления электрокотла ЭВАН WARMOS-RX-II 6 кВт

1 – Индикатор давления
2 – Индикатор мощность. Индикатор показаний текущей мощности прибора в % от номинальной / индикатор ограничения мощности прибора на 33%; 66%; 99% (или 50%; 99% в зависимости от типа конструкции прибор) от номинальной мощности.
3 – Индикатор температуры котла. Индикатор режима «Отопление» (постоянно светится) / индикатор отображения значения температуры теплоносителя.
4 – Индикатор температура воздуха. Индикатор режима «Комнатный» (постоянно светится) / индикатор отображения значения комнатной температуры.
5 – Два 7-сегментных индикатора отображают показания комнатной температуры / температуры теплоносителя / давления в
6 – 3 светодиода текущей мощности прибора. Предназначены для отображения фактически потребляемой мощности прибора в процентах к номинальной с градацией 33%; 66%; 99% или 50%; 99% в зависимости от типа конструкции прибора.
7 - Светодиода ограничения мощности прибора. Предназначены для отображения ограничения потребляемой мощности прибора в процентах к номинальной с градацией 33%; 66%; 99% или 50%; 99% в зависимости от типа конструкции прибора.
8 – Кнопка. Предназначена для переключения вверх между режимами просмот- ра показаний прибора и для увеличения параметров в режимах настройки.
9 – Кнопка. Предназначена для выбора (подтверждения) установленных значений.
10 – Кнопка. Предназначена для переключения вниз между режимами просмот- ра показаний прибора и для уменьшения параметров в режимах настройки.
11 – Кнопка. Предназначена для включения/ отключения нагрева теплоносителя.
12 – Светодиод - Предназначен для индикации нагрева теплоносителя.

  Для включения прибора необходимо нажать клавишу «Сеть» (10). При этом загорится соответствующий индикатор (5). Клавишей выбора режима контроля (13) можно перейти в режим индикации одного из параметров, при этом будет будут светиться соответствующие индикаторы давления (1), температуры (2), лимита мощности (3), на цифровом табло (6) показывается, соответственно, давление (в сотнях кПа) или текущая температура (в °С), лимит мощно сти показывается поло совым индикатором(9). Температуру уставки или лимит мощности можно изменить, находясь в соответствующем режиме, клавишами (11) и (14). По умолчанию и по истечении 10 с по окончании манипуляций показываются текущая температура теплоносителя и текущий уровень потребляемой мощности (на полосовом индикаторе (8). Установив нужные лимит мощности и температуру уставки нажать клавишу «нагрев» (12). При этом загорится индикатор нагрева(7). О возникновении несоответствия в работе сигнализирует индикатор (4). На цифровом индикаторе появится код ошибки.

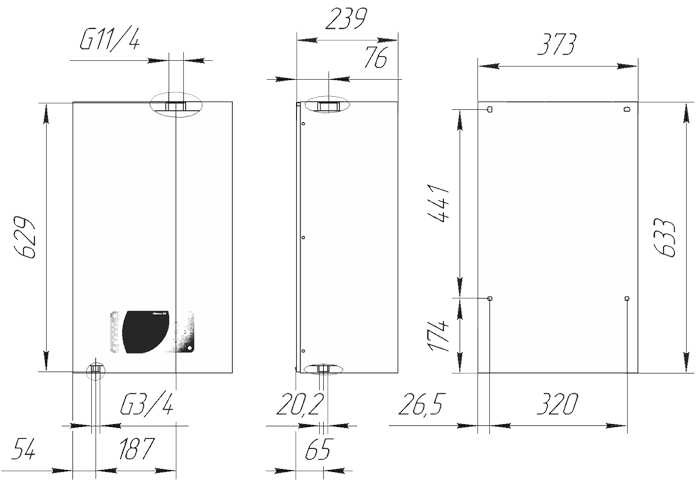

Габаритные и присоединительные размеры котла ЭВАН WARMOS-RX-II 6 кВт

Габаритные и присоединительные размеры котла ЭВАН WARMOS-RX-II 6 кВт

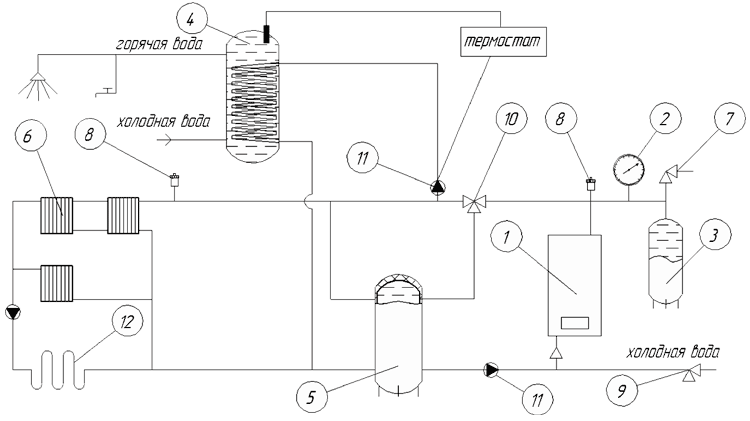

Примерная схема системы отопления и ГВС с котлом ЭВАН WARMOS-RX-II 6 кВт

Примерная схема системы отопления и ГВС с котлом ЭВАН WARMOS-RX-II 6 кВт

1 – Электрокотел ЭВАН WARMOS-RX-II 6 кВт
2 – Манометр
3 – Мембранный расширительный бак
4 – Водонагреватель косвенного нагрева MEGA
5 – Теплонакопитель BU
6 – Радиаторы
7 - Предохранительный клапан
8 – Воздухоотводчик
9 – Клапан долива теплоносителя
10 – Смесительный клапан 3-х
11 – Циркуляционный насос
12 – Теплый пол

Основные технические данные электрокотлов ЭВАН WARMOS-RX-II 6 кВт

Мощность прибора, кВт 6
Максимальная отапливаемая мощность, м² 60
Номинальное напряжение, В 220±22
Допустимое напряжение «Фаза-нейтраль», В 160-260
Номинальная частота, Гц 50±1
Диапазон индикации температуры теплоносителя, C° 0-99
Диапазон регулирования температуры теплоносителя в приборе, C° 8 — 85 ±1
Температура отключения элементов силовых плат, C° 85±2
Температура последующего включения элементов силовых плат, C° 80±2
Температура срабатывания самовозвратного термовыключателя, C° 92±3
Диапазон рабочего давления теплоносителя, МПа 0,05-0,25
Диапазон индикации давления теплоносителя, МПа 0,01-0,6
Количество ступеней
ограничения мощности
3
Шаг изменения автоматически определяемой средней потребляемой
мощности прибора, %
1
Габаритные размеры, не более, мм 633х373х235
Масса, не более, кг

26

Максимальный часовой расход энергии в КВт*ч при выборе ступени
ограничения мощности
первая 2,2
вторая 4,3
третья 6,4
Максимальный ток, А при выборе ступени ограничения мощности первая 10
вторая 19,5
третья 29,1
Номинальный ток автоматического выключателя, А 40
Сечение
жилы
медного
провода, кв. мм
4

Требования безопасности электрокотлов ЭВАН WARMOS-RX 6 кВт

  Не производите самостоятельно разборку, техническое обслуживание и ремонт прибора. При обнаружении в приборе неисправности вызывайте специалиста сервисного центра или организации, имеющей право на производство данных работ и договор с изготовителем и зарегистрированной в соответствующих органах. Любой ремонт прибора (включая гарантийный ) оформляется соответствующей отметкой в разделе "Отметка о выполненных работах".
  При эксплуатации прибора следует соблюдать следующие требования:
  подходы к прибору должны быть свободны от посторонних предметов;
  все токоведущие части прибора должны быть надежно закрыты.
  Запрещается работа прибора при снятом кожухе
  минимальное расстояние от прибора до сгораемых конструкций должно быть не менее 150 мм.
  Перед пробным включением прибора после подключения, технического обслуживания и (или) ремонта, следует убедиться в надежности заземления прибора c помощью заземляющего проводника РЕ.
  Перед включением прибора следует проверить давление в системе по показанию манометра - давление должно быть в пределах 0,12 - 0,15 МПа.
  Перед включением прибора следует убедиться в отсутствии:
  обрыва видимой части заземляющего проводника РЕ;
  повреждений видимой части изоляции электропроводки;
  видимых утечек теплоносителя из прибора и системы отопления;
  замерзшего теплоносителя в системе отопления.
  Запрещается включать прибор при:
  отсутствии теплоносителя;
  отсутствии заземляющего проводника РЕ;
  наличии замерзшего теплоносителя в приборе или системе отопления.
  заглушенном или перекрытом аварийном клапане.
  Запрещается эксплуатация прибора:
  во взрыво- и пожароопасных зонах;
  в помещениях с повышенной опасностью, характеризующихся наличием в них:
  особой сырости (наличие конденсата на потолоке, стенах);
  токопроводящей пыли;
  химически активной среды (помещения, в которых постоянно или длительно содержатся или образуются отложения, действующие разрушающе на изоляцию и токоведущие части электрооборудования).
  Не допускайте скапливания пыли и грязи на приборе и попадания на него воды.
  На время чистки прибора его необходимо отключать от электрической сети внешним автоматическим выключателем, воду (грязь) собрать мягкой салфеткой, увлажненной поверхности дать высохнуть.
  Внимание! При наличии признаков ухудшения качества заземления (пощипывание при касании к металлическим частям прибора, трубам системы отопления), появлении искр, открытого пламени и наличия дыма, других неисправностей или отклонений от нормальной работы, необходимо:
  а) немедленно отключить прибор от электрической сети внешним автоматическим выключателем;
  б) если при этом существует возможность замерзания теплоносителя в системе отопления, то его необходимо слить.
  в) вызвать специалиста из сервисного центра или организации, зарегистрированной в соответствующих органах, имеющей право на производство данных работ и договор с изготовителем.
  Работа регулятора температуры После включения нагрева температура теплоносителя начинает расти и при достижении значения, которое на 3 °С меньше чем установленное мощность действующая начинает уменьшаться, при понижении же температуры. действующая мощность увеличивается. Таким образом осуществляется автоматическое поддержание температуры . Если температура не достигает установленного значения, даже при максимальной установленной мощности, это означает, что тепловая мощность, потребляемая системой отопления больше чем мощность данной модели котла. В таком случае нужно, уменьшить потребляемую тепловую мощность (уменьшив производительность циркуляционного насоса или количество батарей отопления), улучшить теплоизоляцию отапливаемого объекта, установить дополнительный источник тепла или заменить прибор на более мощный.


Регулирование температуры воздуха в помещении при применении электрических котлов ЭВАН Warmos RX-II

 В электрических котлах ЭВАН класса комфорт предусмотрена возможность применения датчика температуры воздуха для автоматического управления работой котла. Для этого в котле имеется разъем, при подключении к которому соответствующего датчика температуры воздуха или термостата, котел автоматически поддерживает заданную температуру.
 Внимание! Для реализации возможности управления температурой воздуха в помещении ручка регулятора температуры теплоносителя на корпусе котла должна быть установлена в максимальное положение, все ступени прибора включены. Для работы электрических котлов ЭВАН Warmos RX в зависимости от температуры воздуха в помещении компания ЭВАН рекомендует следующие типы термостатов:
