Электрокотёл ЭВАН UNIVERSAL 105 кВт. Интеллектуальный алгоритм управления, 7 ступеней мощности, графический дисплей и погодозависимая автоматика. Отапливаемая площадь до 1050 м2.
Электрический котел ЭВАН UNIVERSAL 105 кВт – новинка от российского лидера в производстве электроотопительных приборов - компании ЭВАН.
Новая модель котлов ЭВАН UNIVERSAL оснащена интеллектуальным алгоритмом управления с семью ступенями мощности. Графический дисплей обеспечит максимально удобный интерфейс, а погодозависимая автоматика позволит добиться максимального комфорта в помещении.
94 797,00 |
Подробнее |
КУПИТЬ |
|
95 463,00 |
Подробнее |
КУПИТЬ |
|
96 197,00 |
Подробнее |
КУПИТЬ |
|
96 641,00 |
Подробнее |
КУПИТЬ |
|
99 411,00 |
Подробнее |
КУПИТЬ |
|
122 567,00 |
Подробнее |
КУПИТЬ |
|
123 909,00 |
Подробнее |
КУПИТЬ |
|
125 116,00 |
Подробнее |
КУПИТЬ |
|
126 303,00 |
Подробнее |
КУПИТЬ |
|
128 562,00 |
Подробнее |
КУПИТЬ |
|
128 813,00 |
Подробнее |
КУПИТЬ |
|
133 803,00 |
Подробнее |
КУПИТЬ |
• Качественные ТЭНы из нержавеющей стали с большим сроком службы
• В качестве теплоносителя допускается использование как воды, так и незамерзающих жидкостей
• Автоматическое регулирование нагрева на основе погодозависимого алгоритма
• Семь ступеней мощности котла
• Автоматика обеспечит выбор одной из 7 ступеней мощности в зависимости от текущего уровня теплопотерь
• Интеллектуальный алгоритм регулирования минимизирует число переключений мощности, что способствует увеличению срока службы оборудования
• Управление котлом с помощью графического дисплея с дружественным интерфейсом
• Аварийное отключение при перегреве свыше 92°С реализовано независимо от работы электронных узлов. При остывании теплоносителя до 70°С система переходит в штатный режим работы
• Возможность (опционально) подключения дополнительного выносного блока управления для максимального комфорта пользователя. Блок, при помощи которого можно вносить коррективы в работу котла, можно установить в любом удобном помещении
• Стабильность работы при понижениях и всплесках фазного напряжения от 180В до 260В
• Гарантия — 24 месяца
- в качестве основного источника тепла (при наличии достаточной выделенной электрической мощности и при невозможности (или дороговизне) подключения к газораспределительной сети;
- в качестве временного источника тепла на период строительных работ и прокладки инженерных коммуникаций;
- в качестве резервного или дополнительного источника тепла на время аварийных ситуаций;
Установка электрокотла в качестве основного или дополнительного источника тепла в существующую или проектируемую систему водяного отопления не представляет особой сложности и, как правило, не требует сложных дополнительных мероприятий (например, устройства дымоходов, фундаментов, оконных проемов) при условии квалифицированного подключения с соблюдением требований электробезопасности.
Для предварительного подбора необходимой мощности электрокотла можно исходить из расчета 1 кВт на 10 м² отапливаемой площади. В помещениях, соответствующих современным требованиям по теплопотерям удельная электрическая мощность может быть значительно ниже.
В качестве теплоносителя может использоваться как вода, так и незамерзающая жидкость.
Компанией ЭВАН рекомендован к применению антифриз DIXIS.
Номинальная потребляемая мощность, кВт | 105 |
Номинальное напряжение, В | 380±38 |
Номинальная частота, Гц | 50±1 |
Диапазон регулируемых температур теплоносителя в приборе, ºС | +5-+80 |
Температура срабатывания аварийного термовыключателя с самовозвратом, ºС | 92±3 |
Отапливаемая площадь помещения при высоте потолка не более 2,7 м и первой категории теплоизоляции, примерно, м² | 1050 |
Габаритные размеры, не более, мм | 765х450х250 |
Масса, не более, кг | 60 |
Расход электроэнергии за 1 час работы прибора, не более, кВт |
110,25 |
Номинальный ток автоматического выключателя, А | 200 |
Сечение токопроводящей медной жилы, кв. мм | 100 |
Наименование прибора | Мощность ступеней, кВт | Мощность блоков ТЭН, кВт | |||||||||||
I | II | III | IV | V | VI | VII | I | II | III | IV | V | VI | |
ЭВАН UNIVERSAL - 105 | 15 | 30 | 45 | 60 | 75 | 90 | 105 | 15 | 15 | 15 | 20 | 20 | 20 |
1 — кожух;
2 — экранный блок;
3 — клипсы крепежные;
4 — саморезы.
Для подключения прибора и ремонтно-профилактических работ необходи-мо снять кожух. Для этого следует утопить надавливанием до щелчка центральные части крепежных клипс (3) и извлечь их, извлечь панель с дисплеем с клавиатурой (2) из окна и, нажав на фиксатор разъема шлейфа, отсоединить его от экранного бло-ка. После этого отвернуть самонарезающие винты (4) с боковых поверхностей кожу-ха (1) и снять кожух. Установку кожуха следует производить в обратном порядке. Для установки клипс в отверстия - нажатием кончика клипсы о твердую поверхность необходимо выдвинуть центральную часть. Для фиксации панели - необходимо на-жать на центральную часть клипсы до щелчка.

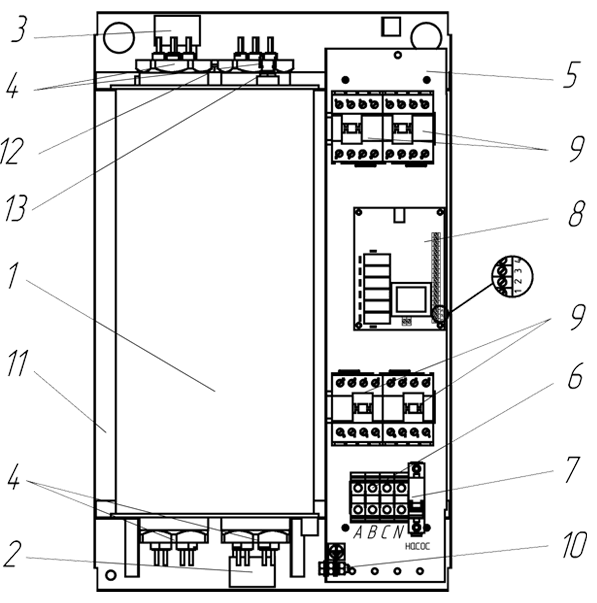

1 - Котёл
2 - Входной патрубок G 1¼"
3 - Выходной патрубок G 1¼"
4 - Блоки трубчатых электронагревателей (БТЭН) с оболочками из нержавеющей стали
5 - Блок управления нагрузкой
6 - Зажим винтовой для подключения силового кабеля
7 - Автоматический выключатель для подключения фазного провода циркуляционного насоса
8 - Плата реле с установленными на ней винтовыми зажимами для подключения датчиков
9 - Контакторы
10 - Зажим для защитного проводника РЕ
11 - Задняя панель
12 - Рабочий датчик температуры
13 - Аварийный датчик температуры

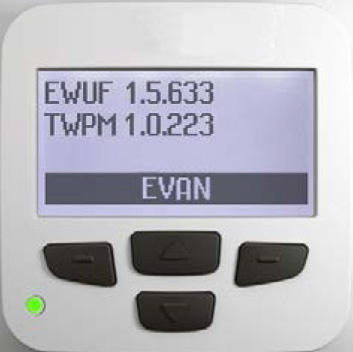

Экранный блок содержит графически-цифровой дисплей, сигнальный светодиод переменной цветности (нормальная работа — зеленый, несоответствующий режим — красный) и 4 клавиши. Левая клавиша соответствует клавише Escape, назначение остальных — увеличение или уменьшение параметра, выбора следующего параметра или пункта меню в каждом режиме, как правило, поясняются на экране в процессе работы.
Прибор автоматически включает необходимое для поддержания температуры подачи теплоносителя (температуры уставки), определяемой температурой уличного воздуха, количество включаемых ступеней мощности (в зависимости от текущей температуры подачи теплоносителя и анализа динамики её изменения).
В памяти прибора содержится семейство зависимостей температуры уставки, необходимой для поддержания постоянной комнатной температуры, от температуры уличного воздуха. Необходимо выбрать ту кривую, при которой в помещении станет комфортно. Наименование кривой номинально совпадает с температурой уставки, при которой в помещении комфортно при уличной температуре 0°. Если в помещении холодно — следует выбрать кривую с большим номиналом, если жарко — с меньшим.
UNIVERSAL - представитель нового интеллектуального поколения электроотопительных котлов ЭВАН.
Высокий интеллект
В основе работы котла ЭВАН UNIVERSAL лежит погодозависимый алгоритм, который является на сегодняшний день одним из самых эффективных. Регулирование нагрева теплоносителя происходит на основании температурных кривых. Кривая представляет собой зависимость температуры теплоносителя от температуры наружного воздуха. Сигнал с выносного датчика, находящегося на улице, подается на контроллер. Тот анализирует полученные данные и определяет, какая температура теплоносителя должна быть в системе, чтобы обеспечить необходимые климатические параметры в помещении. Таким образом котел сам заблаговременно реагирует на изменения температуры за окном.
Эволюционная экономичность
Прямым следствием интеллектуального управления нагревом является новый уровень экономичности. Сводится к нулю возможный перегрев помещения - при потеплении котел заранее снижает температуру теплоносителя, чтобы избежать повышения температуры в доме выше заданных значений.
Интеллектуальный алгоритм, выбирающий из семи возможных ступеней мощности котла наиболее близкую к теплопотерям, минимизирует число переключений, также снижая затраты и продлевая ресурс прибора.
Для дополнительной экономии энергии есть возможность установить периоды «понижения тепла». Если есть время, когда температура в помещении может быть ниже обычной, например, выходной день в отапливаемом офисе, можно установить необходимое снижение температуры теплоносителя. При этом процесс нагрева всё равно будет подчиняться погодозависимому алгоритму.
Всесторонний комфорт
По большому счету котлу практически не требуется управление, что делает его использование поистине комфортным для владельца. Если же и возникает необходимость вмешаться в работу прибора (например, установить ограничение мощности, выбрать температурную кривую), то делать это очень удобно. Управление котлом осуществляется с помощью графического дисплея с дружественным интерфейсом. Для повышения комфорта опционально предусмотрена возможность подключения дополнительного выносного блока управления, который можно установить, например, прямо в спальне хозяина дома.
Авансированная универсальность
Конечно, котел с именем UNIVERSAL обязан быть универсальным. В ноябре 2015 года начато производство приборов в мощностном диапазоне 36-120 кВт, что предопределяет возможности его использования только на больших площадях. Но уже в 2016 году покупателям будут доступны модели ЭВАН UNIVERSAL от 10 кВт, то есть в соответствии со своим именем прибор будет подходить для отопления большинства объектов как частного, так и коммерческого назначения.
Уникальная компактность
Сравнение представленных на рынке мощных котлов показывает, что ЭВАН UNIVERSAL имеет очень компактные габариты. А некоторые модели, например мощностью 120 кВт, практически не имеют аналогов: большинство котлов этой категории выпускаются в напольном исполнении, где один только пульт управления имеет сопоставимый с ЭВАН UNIVERSAL размер и вес.
Преемственность традиций
ЭВАН UNIVERSAL сохранил в себе всё то хорошее, что было наработано в предшественниках, Это, в первую очередь, зарекомендовавшие себя на протяжении десятилетий ТЭНы из специальной коррозионностойкой нержавеющей стали. В котле ЭВАН UNIVERSAL ТЭНы объединены в блоки, что повышает ремонтопригодность изделия.
Аварийный самовозвратный датчик защищает котел от перегрева. Прибор в качестве теплоносителя может использовать и воду, и незамерзающие жидкости. Немаловажная для российских условий возможность работы при перепадах напряжений реализована во всех электроотопительных котлах ЭВАН. Для UNIVERSALа диапазон сохранения работоспособности составляет от 180 до 260В. Индикация кодов аварийных ситуаций облегчает сервисную диагностику котла.

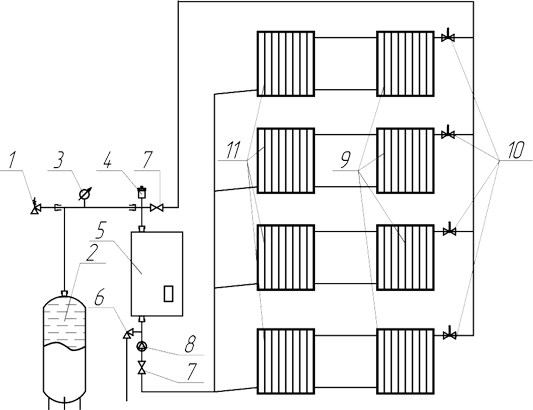

1 - Клапан предохранительный
2 - Экспанзомат
3 - Манометр
4 - Воздухоотводчик автоматический
5 - Прибор
6 - Кран сливной
7 - Краны шаровые
8 - Насос циркуляционный
9 - Радиаторыподдержания минимальной температуры воздуха
10 - Термостатические клапаны
11 - Радиаторы поддержания комфортной температуры воздуха
В электрических котлах ЭВАН класса комфорт предусмотрена возможность применения датчика температуры воздуха для автоматического управления работой котла. Для этого в котле имеется разъем, при подключении к которому соответствующего датчика температуры воздуха или термостата, котел автоматически поддерживает заданную температуру.
Внимание! Для реализации возможности управления температурой воздуха в помещении ручка регулятора температуры теплоносителя на корпусе котла должна быть установлена в максимальное положение, все ступени прибора включены. Для работы электрических котлов ЭВАН UNIVERSAL 105 кВт в зависимости от температуры воздуха в помещении компания ЭВАН рекомендует следующие типы термостатов:
